Mikrosvarvning

Tekniska fördelar

Vår mikrosvarvning bearbetar roterande miniatyrdelar på precisionssvarvar. Bearbetningsområde: ytterdiameter φ0,04–10 mm, innerdiameter φ0,02–8 mm, längd ≤100 mm. Svarvnoggrannhet: diameternoggrannhet ±0,003 mm, rundhet 0,002 mm, cylindricitet 0,003 mm, koncentricitet 0,005 mm, ytråhet Ra0,2-0,6μm. Fräsarna är svarvverktyg av diamant eller hårdmetall med en spetsradie på R0,1-0,4 mm. Skärparametrar: spindelhastighet 5000 r/min till 50000 r/min, matningshastighet 0,005 mm/r till 0,05 mm/r, skärdjup 0,01 mm till 0,3 mm. Tillräcklig kylning av skärvätska kan minska termisk deformation och förbättra ytkvaliteten.

Micro Turning Station Noggrannhet

Svarvningsbearbetningskapacitet

Sanluo Precisions bearbetningsanläggning har omfattande mikrosvarvningskapacitet: cylindrisk svarvning (cylindrisk yta, konisk yta, sfärisk yta, formad yta med en diameter på φ0,1–10 mm, rundhet 0,002 mm, Ra0,3 μm), plansvarvning (planhet 0,015 mm, vinkel 0,015 mm, vinkel 0,015 mm C0,1–0,5 mm), stegaxlar (steg i flera steg med en höjd av 0,1–5 mm och fri rät vinkel), invändig vridning (håldiameter φ0,5–8 mm, djup-diameterförhållande ≤5：1, rundhet 0,003 mm), gängvridning (vinkel 0,3～ mm, stigning 0,3 mm, stigning 0,5 mm, stigning 0,5～ mm). 60°±10′, stigningsdiameternoggrannhet ±0,01 mm), räfflor och avstickning (spårbredd 0,3–3 mm, spårdjup ≤5 mm).

Precisionsbearbetningsprocess

Som en professionell bearbetningsanläggning för mikrosvarvning har vi exakt processkontroll: grovsvarvning med ett skärdjup på 0,2–0,5 mm för att snabbt ta bort överflödigt material, vilket ger en ytsvarvning på 0,1–0,2 mm; halvfinishsvarvning med ett skärdjup på 0,05–0,15 mm och en grovhet på Ra1,6μm; avsluta svarvning med ett skärdjup på 0,01–0,03 mm, noggrannhet ±0,005 mm och yta Ra0,4μm; ultraprecisionssvarvning med diamantskärare, skärdjup 0,005–0,01 mm, noggrannhet ±0,002 mm och yta Ra0,1μm. Processåtgärder: rimlig fastspänning för att minska deformation, vassa fräsar för att minska skärkraften, tillräcklig kylning för att kontrollera temperaturen, flera mätningar för snabb korrigering.

Rich Application Cases

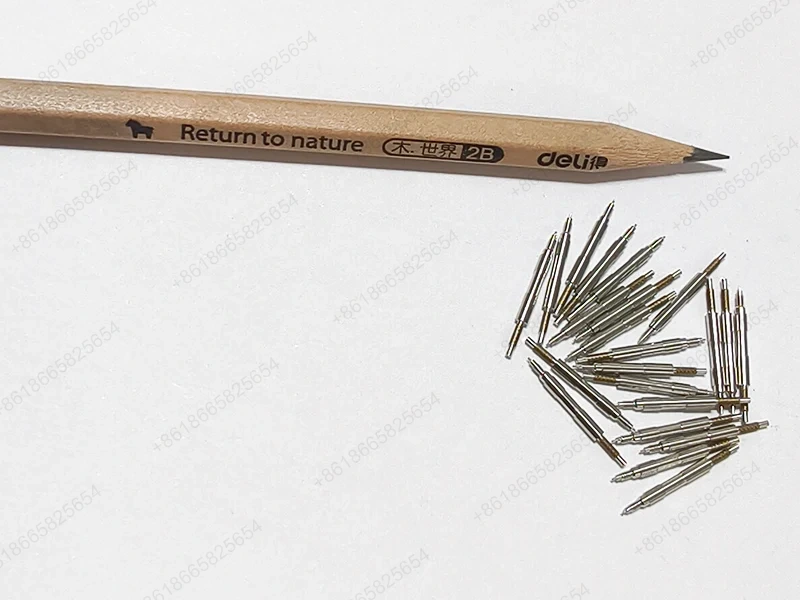

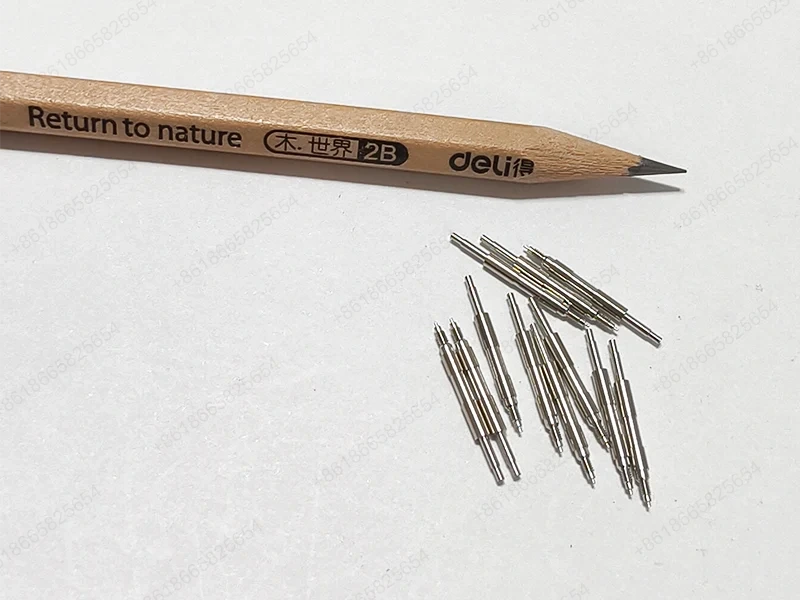

Mikrosvarvning appliceras i precisionsinstrument (mikroaxlar med φ0,05-3mm, längd-diameterförhållande ≥20 och utlopp 0,005mm; mikrohylsor med väggtjocklek 0,3-0,8mm och koncentricitet 0,01mm), medicinsk utrustning (ortopediska instrumentskarvar med sfäriska ytor R1-3mm och sfäriska ytor R1-3mm Rμ endoskoplinshållare med koncentricitet 0,005 mm), optiska enheter (linshållare H7 med ändytans vinkelräthet 0,005 mm; keramiska material för optisk fiberhylsa med rundhet 0,002 mm), elektronisk kommunikation (kontaktskal med väggtjocklek 0,2-0,5 mm; mikromotor-excentricitet 0,5 mm och 0,5 mm balansaxel. betyg). Sanluo Precision har direkt eller indirekt tillhandahållit skräddarsydda mikro CNC-bearbetningstjänster för företag som Sony, Canon, Olympus, TE Connectivity, etc., med en årlig produktion på 3 miljoner stycken.
