Micro pinnfräsning

Ändfrästeknik

Sanluo Precisions mikropinnfräsning använder mikropinnfräsar för att bearbeta plan och kaviteter. Typerna av fräsar inkluderar planändfräsar, kuländfräsar och hörnfräsar med en diameter på φ0,1-2mm. Enkelsidig skärning för pinnfräsning, med en ytplanhet på 0,002 mm och en ytjämnhet på Ra0,1-0,6μm. Minsta spårbredd för fräsning med smala spår är 0,015 mm, djup-breddförhållandet för bearbetning av djupa spår är ≥8:1, med en plan spårbotten och en vertikalitet på sidoväggen på >88°. Spiralinterpolationsfräsning används för mikrohålsfräsning, med en håldiameter på 0,05-5 mm, en rundhet på 0,001 mm och en hålväggråhet på Ra0,2μm, vilket är bättre än att borra. Stegfräsning i flera lager för stegbearbetning, med en enskiktshöjd på 0,1-1 mm, en stegyta parallellitet på 0,01 mm och en fyrkant på 90°±5′.

Stationsnoggrannhet

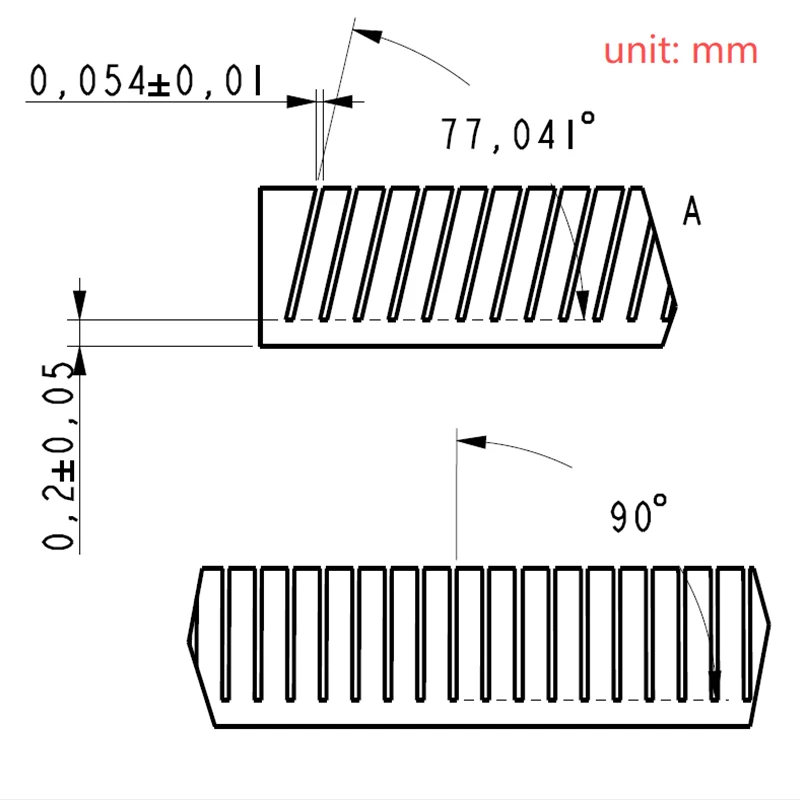

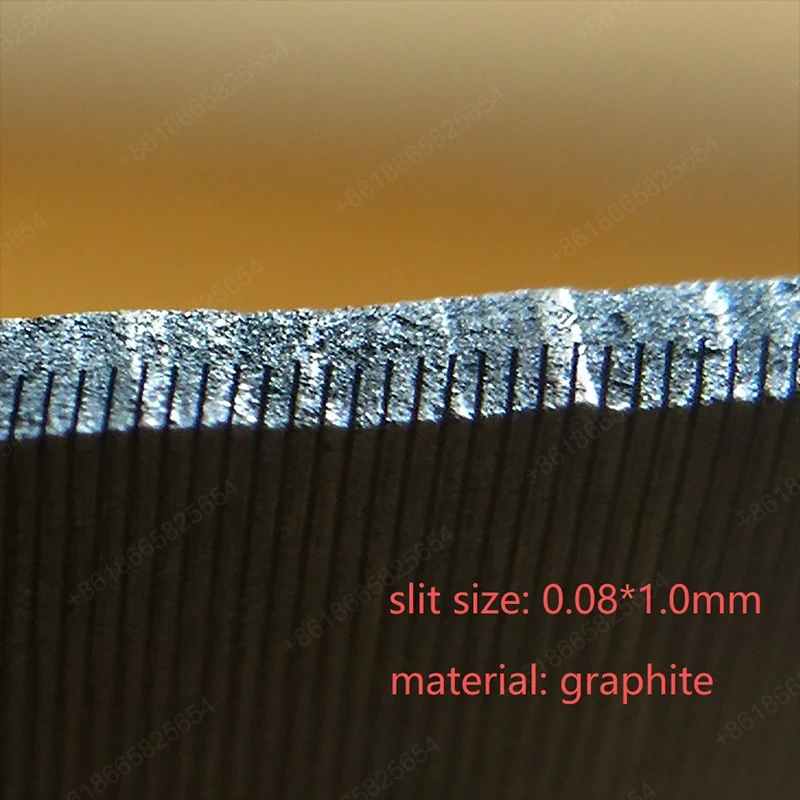

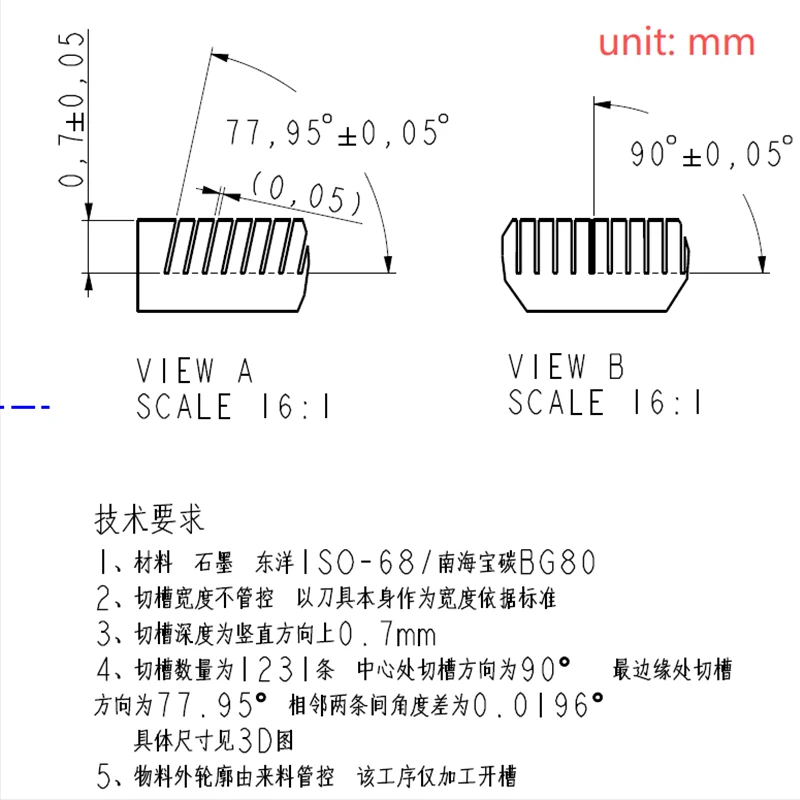

Precisionsgravering av smala spår och mikrohål

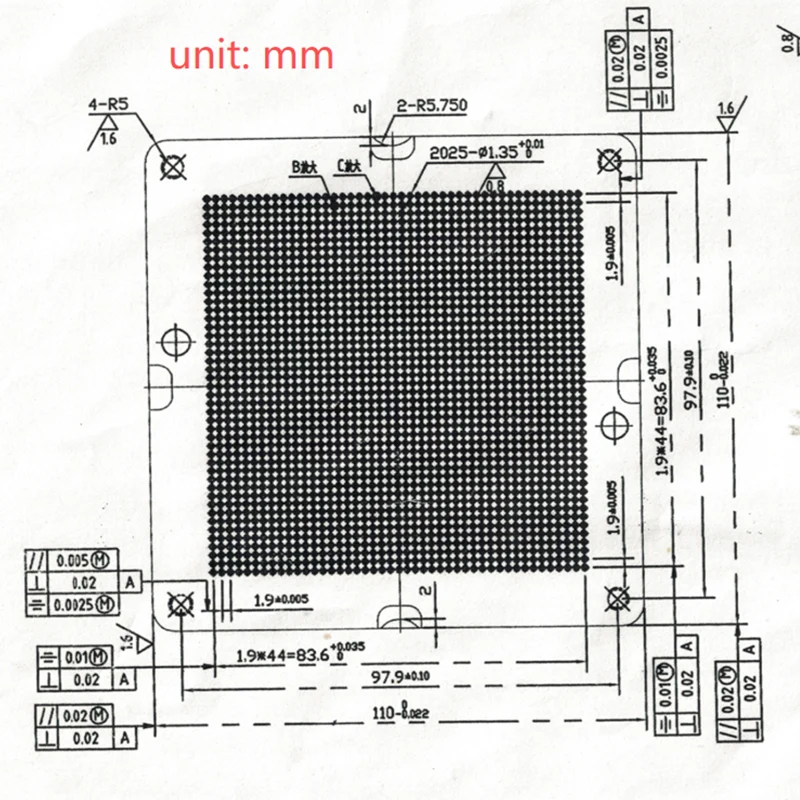

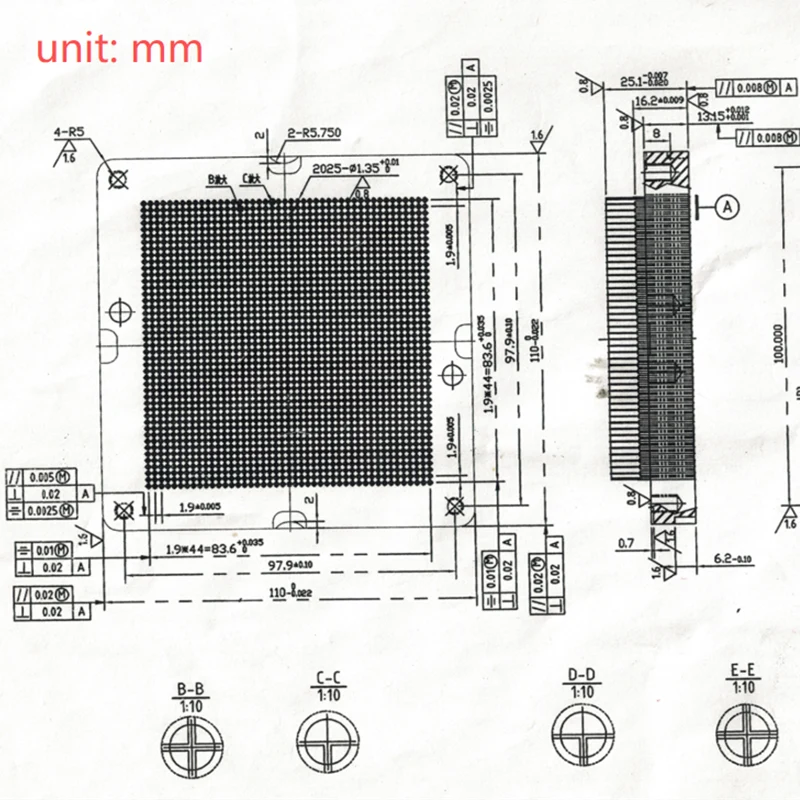

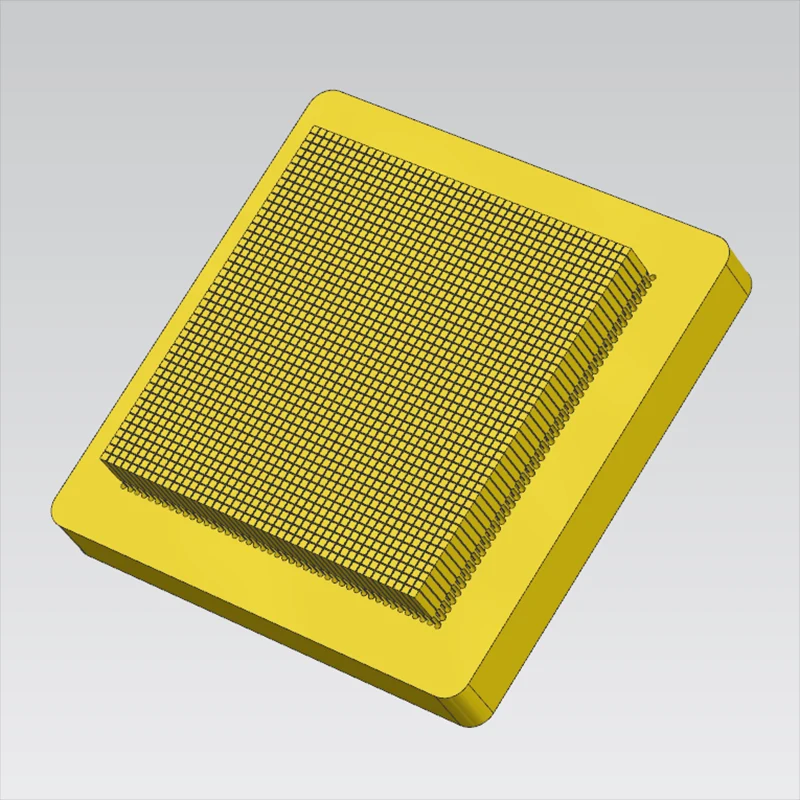

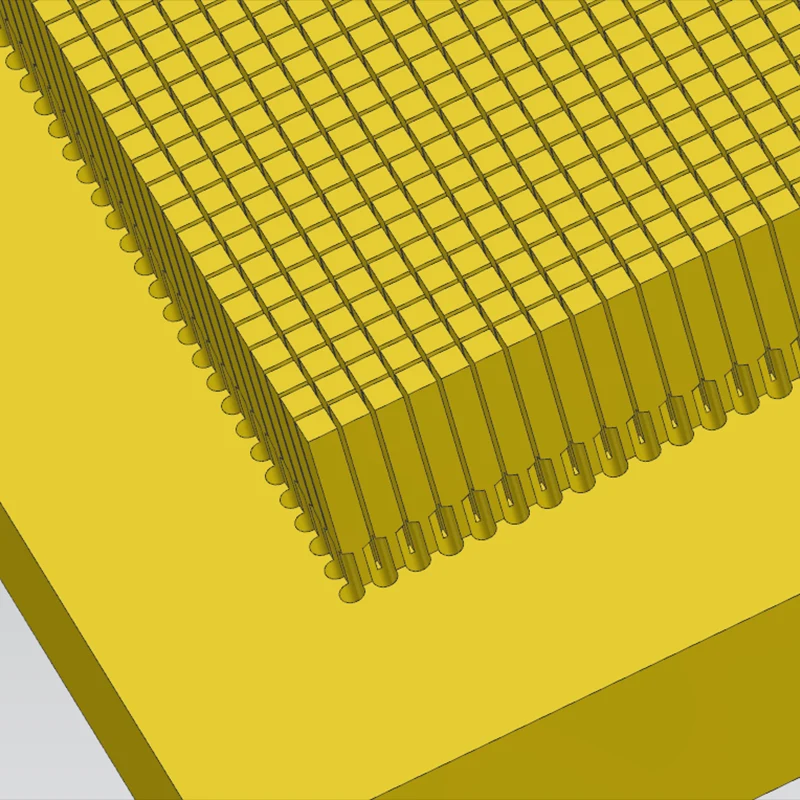

Sanluo Precisions bearbetningsanläggning är specialiserad på mikroändfräsning, inklusive smala spår och mikrohål: smalspårbearbetning med en spårbredd på 0,05-2 mm, ett spårdjup på ≤20 mm och ett djup-breddsförhållande på 8:1, med antagande av 4-0,50 mm ändfräsning med en fräsning av φ.50 mm. enskiktstjocklek på 0,2-0,5 mm, en planhet i spårets botten på 0,001 mm, en sidoväggsparallellitet på 0,001 mm och en rät vinkel R<0,01 mm; mikrohålsfräsning med en håldiameter på φ0,02-3mm och ett djup på ≤30mm för djuphålsbearbetning, med spiral-sänkfräsning med cirkulär matning, en håldiameternoggrannhet på ±0,005mm, en rundhet på 0,003mm, gradfritt hål eller 0,0 hål är bättre än Ra, 0m och släta hål. borrade hål; specialformade hål (fyrkantiga hål, midjeformade hål, specialformade konturhål) med flexibel programmering och hög precision.

Uppenbara bearbetningsfördelar

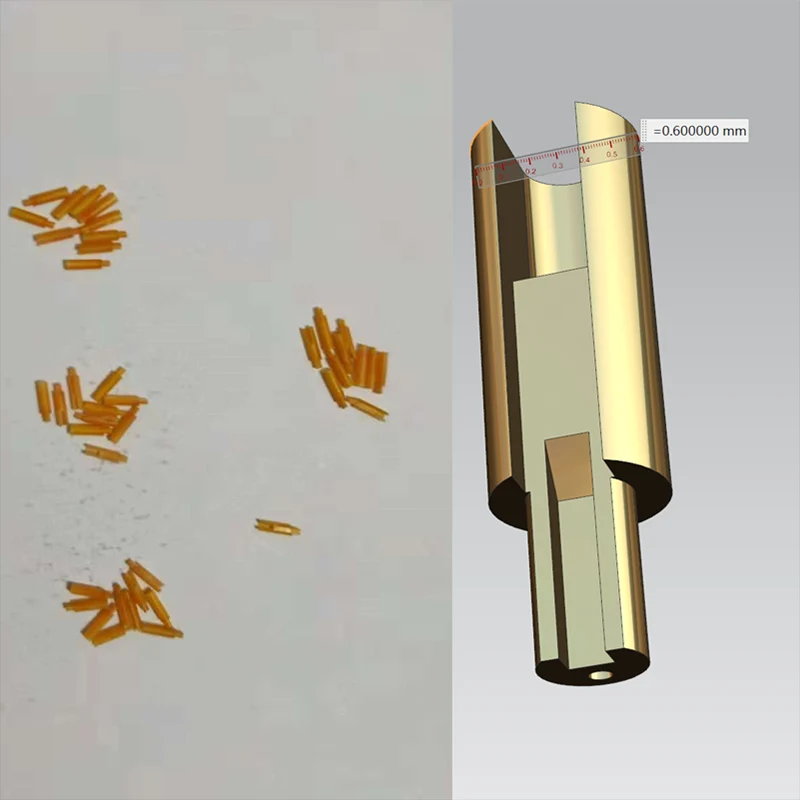

Som en professionell tillverkare av mikrospindfräsning är vi utrustade med en elektrisk höghastighetsspindel med en rotationshastighet på 60000 rpm och en frässpännlängd på <0,002 mm, vilket säkerställer stabil bearbetning. Användningsområdena är omfattande: precisionsinstrument (kvartskristalloscillator smalt spår bredd 0,3 mm; sensormembran stegparallellism 0,005 mm), elektronisk förpackning (keramiskt substrat mikrospårledningar; IC-bärkort mikrohåldiameter φ0,8 mm), optiska anordningar (optisk fiber 0,0 mm lins med plan yta; noggrannhet 0,005 mm), medicinska implantat (spikstyrspår i ben; bottenhål för implantatgänga med exakt avsmalning). Mikrofräsning har uppenbara fördelar: hög precision med en profiltolerans på ±0,002 mm och en grovhet på Ra0,1μm, hög flexibilitet med engångsprogrammering för alla former, spänningsfri bearbetning med tunnväggiga deformationer <0,01 mm, höghastighetsfräsning med en slät yta, och ett brett utbud av bearbetningsbara material, titum, aluminium, aluminium under HRC60). Vi har tillhandahållit skräddarsydda mikro-CNC-bearbetningstjänster för företag som Apple, Huawei, Siemens, Medtronic, etc., med en årlig produktion på 300 000 miniatyrdelar.

Tekniska parametrar för mikropinnfräsutrustning
