Mikro schweizisk bearbetning

Schweizisk bearbetningsteknik

Mikro schweizisk bearbetning, även känd som glidhuvudsvarvning, använder en styrbussning för att stödja stången, och fräsen bearbetar nära styrbussningen med kort överhängslängd och god styvhet. Bearbetningsdiameterintervallet är φ0,05-10 mm, den maximala längden är upp till 300 mm och förhållandet mellan längd och diameter kan nå 100:1. Bearbetningsnoggrannhet: diameter ±0,005 mm, längd ±0,01 mm, koncentricitet 0,01 mm, yta Ra0,4-0,8μm. Fleraxlig simultan blandningsbearbetning, svarvning, fräsning, borrning och gängning slutförs på en gång, med en enskild dels bearbetningstid på några sekunder till 5 minuter, och automatisk matning utan manuellt ingrepp.

Stationsnoggrannhet

Uppenbara bearbetningsfördelar

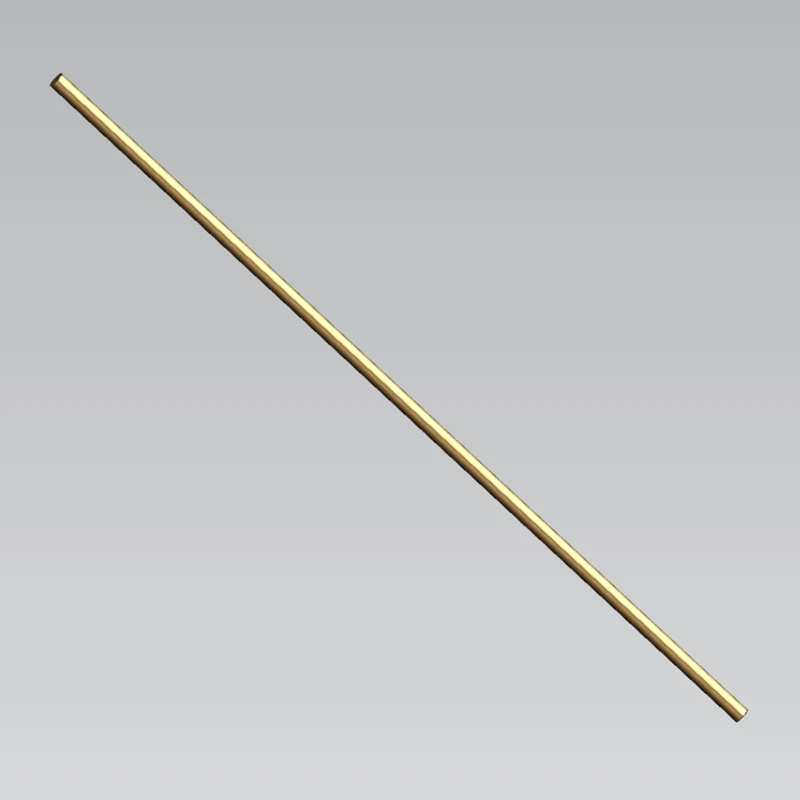

Sanluo Precisions bearbetningsanläggning har uppenbara fördelar inom mikroschweizisk bearbetning: bearbetning av slanka delar (styrbussningsstöd med en överhängslängd på endast 5-10 mm, längd-diameterförhållande >50 utan vibration, koncentricitet 0,01 mm), komplexa delar (sammansatt svarvning, fräsning, borrning och gängning, gängade hål i ett och tvärgående hål, plana hål och gängor i ena riktningar tid), stabil noggrannhet (styrbussningens positionering, bearbetningsnoggrannheten påverkas inte av stångens utlopp, bra satskonsistens med Cpk≥1,67), hög effektivitet (slutförs i en fastspänning utan sekundär bearbetning, kort enstaka deltid lämplig för massproduktion), materialutnyttjandegrad (automatisk stångmatning med kort återstående materialhuvud, materialutnyttjandegrad, materialutnyttjandegrad >95 %), automatisk matningstid verktygsdrift >95 %) övervakning, kontinuerlig produktion i 8-12 timmar).

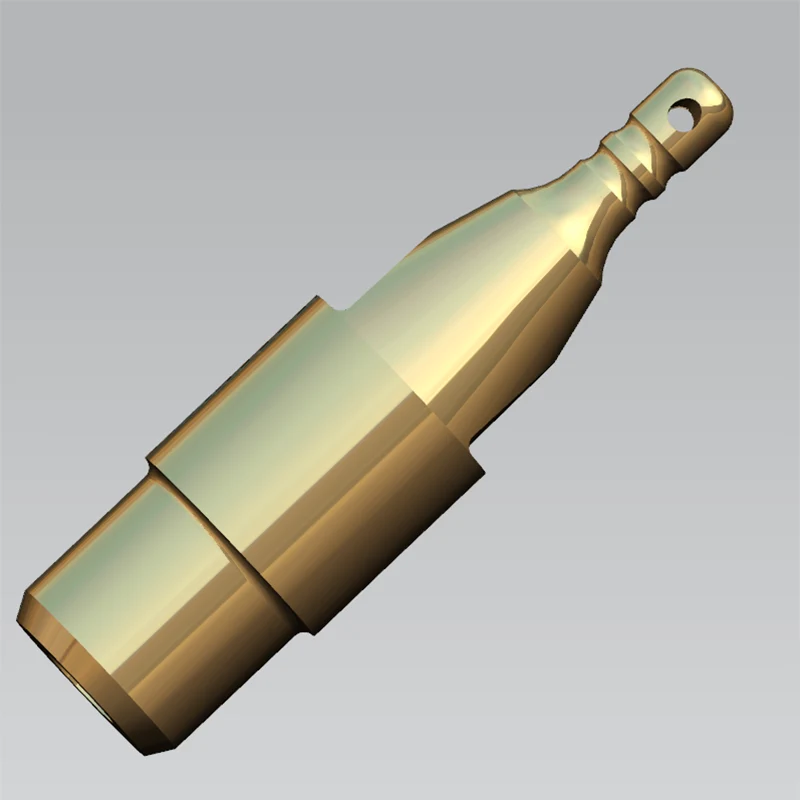

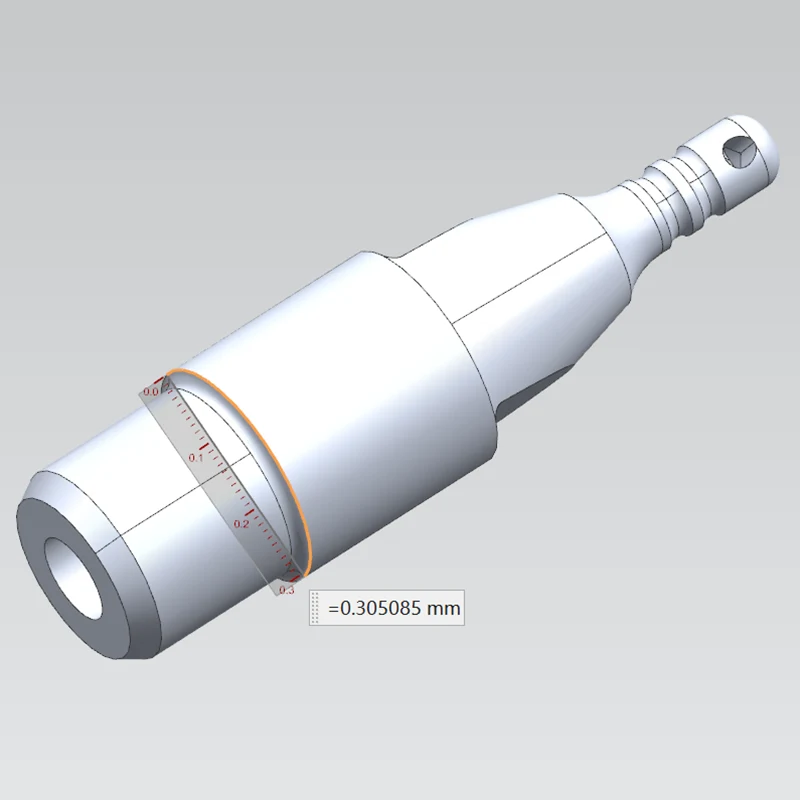

Typisk delbearbetning

Som en professionell tillverkare av mikroschweizisk bearbetning har Sanluo Precisions produkter ett brett användningsområde: medicinsk utrustning (benspikar med en diameter på φ2-5 mm och en längd på 20-100 mm, självgängande styrspets med gänga M2-M5; dentala implantat med en diameter på φ3,5-5 mm, ansluten elektronisk gänga med flera stift och sandblästrade elektroniska gängor (Murse-gänga) på φ0,5-2 mm och en längd på 5-30 mm, komplexa funktioner som avfasningar, spår och steg USB-gränssnittsskal med en ytterdiameter på φ4 mm och en väggtjocklek på 0,3 mm, öppet fönsterplan), klocktillbehör (klockskaft med en diameter på φ0,8-2 mm med en längd på φ0,8-2 mm och en längd på 0,8-2 mm axel; Precisionsgrad IT6; kuggaxlar med en modul på 0,15-0,3 mm och 10-30 kuggar, integrerad bearbetning av kugghjul och axel), flyg- och rymddelar (hydrauliska leder med en diameter på φ3-10 mm, invändiga och utvändiga gängor med tätande spår och god lufttäthet; sensorskal med tunn väggtjocklek på 0,5 mm. noggrannhet ±0,01 mm). Vi är utrustade med utrustning av märken som Tsugami, Citizen, Star, Biglia, med en månatlig produktionskapacitet på 800 000 stycken, första artikelbesiktning + SPC-övervakning med en defekt andel på <0,2%, vanlig leveranstid på 3-5 dagar och 48 timmar för brådskande beställningar. Vi har tillhandahållit skräddarsydda mikro-CNC-bearbetningstjänster för företag som Medtronic, Stryker, TE Connectivity, etc., med en årlig produktion på 2 miljoner stycken och en kundnöjdhetsgrad på 98 %.

Tekniska parametrar för Micro Swiss bearbetningsutrustning
