Mikrohålsborrning

Sanluo Precision är en ledande tillverkare och leverantör av mikrohålsborrning i Kina, med 18 års teknisk ackumulering inom området för mikro-CNC-bearbetning, vilket ger kunderna högprecisionstjänster för mikro-CNC-bearbetning. Vi erbjuder professionella skräddarsydda mikro-CNC-bearbetningstjänster för precisionsformar, elektroniska enheter, medicinsk utrustning, flyg- och rymddelar och andra industrier, vilket stöder anpassningen av komplexa och svåra delar. Vi realiserar precisionsborrning av små hål på mikronnivå, djupa hål, lutande hål och tvärhål, vilket helt uppfyller de stränga kraven för avancerad tillverkning för mikrohålsborrning.

Skicka förfrågan

Produktbeskrivning

Mikro CNC-bearbetningsteknik

Vår mikrohålsborrning använder mikroborrkronor för att borra hål med hög hastighet. Borrkronans diameter är φ0,01-2 mm, och spiralborrar, raka räfflade borrar och pistolborrar är alla tillgängliga, gjorda av hårdmetall eller höghastighetsstål. Borrnoggrannhet: håldiameter ±0,005-0,02 mm, hålposition ±0,01 mm, vinkelräthet 0,01 mm, rundhet 0,005 mm. Det maximala djup-diameterförhållandet för djuphålsborrning är 20:1, med användning av pistolborrar med intern kylning för borttagning av spån. Rotationshastigheten är 5000-50000 rpm, och kylvätsketrycket är 0,5-2MPa.

Stationsnoggrannhet

Dimensionsnoggrannhet	OD	ID	T（C）	DP	SW
enhet:±/mm	0.001	0.001	0.001	0.001	0.001
Geometrisk noggrannhet	Rundhet	Koaxialitet	Rakhet	Cylindricitet	Symmetri
enhet:±/mm	0.001	0.002	0.001	0.002	0.002
Produktionskapacitet	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
Produktionscykel	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar

Kapacitet för borrning

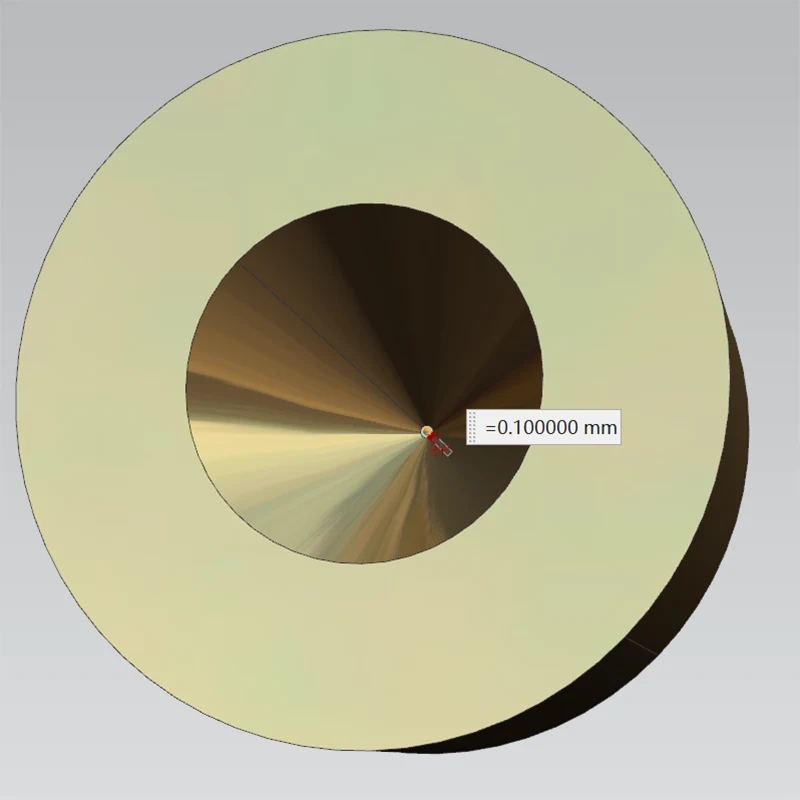

Sanluo Precisions bearbetningsanläggning har omfattande mikrohålsborrningskapacitet: standardmikrohål (diameter φ0,1-2 mm, djup ≤30 mm, djup-diameterförhållande ≤15:1, hålpositionsnoggrannhet ±0,01 mm), djupa mikrohål (djup ≤ 60 mm diameter, ≤ 60 mm diam. 0,05mm/100mm), blinda hål (djupnoggrannhet ±0,05mm, hålets bottengrovhet Ra≤1,6μm), genomgående hål (gradfritt, hålvägg Ra0,8-1,6μm), lutande hål (lutningsvinkel 15°-75°), hålkorsningspunkt 0,02 μm, tvärsnittshål 02mm (Håldelningsnoggrannhet ±0,01 mm, konsistens <0,005 mm).

Special Process Technology Optimization

Som en professionell tillverkare av mikrohålsborrning har vi förfinat och optimerat processen: val av borrkronor (raka räfflade borrar för håldiameter φ<0,5 mm för att förhindra brott, spiralborrar för φ0,5-2 mm för att förbättra effektiviteten, pistolborrar för djupa hål med stark kylning), pilothålslagerprocess (förbättring av 0,5 gånger till stor noggrannhet). diameter varje gång), verktygsindragning för borttagning av spån (indragning av verktyget var 1-3 mm borrning för att förhindra blockering), borrspetsinspektion (i tid byte av slitna borrspetsar) och fasning efter borrning (C0,1-0,3 mm för att ta bort grader).

Breda applikationsfält

Mikrohålsborrning appliceras i precisionsformar (ejektorstifthål φ0,5-3mm, djup 150mm, djup-diameterförhållande ≥30:1; kylhål med lutande hål 30°-45° penetrerande inuti), elektroniska anordningar (PCB-hål φ0,5-1 mm hål φ0,5-1 mm; hålöppningar utan flisning), medicinsk utrustning (kateterns sidohål φ0,3-1 mm för läkemedelstillförsel; benspikstyrningshål φ1,5-3 mm för styrning av implantation) och flyg- och rymddelar (bladkylningshål φ0,5-1,5 mm, lutningsvinkel 20°-40°; bränslemunstycke med flera atomer. 0-2 mm). Sanluo Precision har direkt eller indirekt tillhandahållit skräddarsydda mikro CNC-bearbetningstjänster för företag som BYD, Foxconn, Johnson & Johnson, Medtronic, etc., med en årlig borrvolym på mer än 4 miljoner hål, med stabil och pålitlig kvalitet.

Tekniska parametrar

Parameterkategori	Parameterdetaljer
Utrustningsmodell	Kastie-WK
Kärnpositionering	Mikrohålsborrning med hög precision
Antal axlar	Information saknas
Nyckelnoggrannhet	Upprepad positioneringsnoggrannhet ±0,5 μm
Drivsystem	X-axeln använder linjär motordrift med snabb respons; Y/Z-axlar använder kulskruvar med hög precision med full kontroll av magnetiska rutnätskodare med sluten slinga
Spindelsystem	Adopterar tyska SycoTec höghastighets elektrisk spindel, med hög hastighet, hög precision och stort vridmoment
Bearbetningskapacitet	Stöder håldiameter på 0,015 - 10 mm
Sängstruktur	Marmorbotten med bra stabilitet
Visuell positionering	Utrustad med en 5-megapixelkamera, positioneringsnoggrannhet upp till 1 μm
Kärnfördelar	Kompakt struktur, stabil drift; multistationsarbete, hög bearbetningseffektivitet
Typiska applikationer	precisionsmikrohålsborrningsdelar, etc

Parameterkategori	Parameterdetaljer
Utrustningsmodell	(4-axlig höghastighets CNC-borrmaskin)
Kärnpositionering	Flervinklar, högeffektiv mikrohålsborrning
Antal axlar	4-axlig (inklusive 360° automatisk roterande A-axel)
Spindelsystem	Höghastighetsspindel med justerbar hastighet på 3000 - 60 000 rpm
Nyckelnoggrannhet	Verktygsmaskinens repeterande positioneringsnoggrannhet 0,001 - 0,002 mm; spindelns utloppsnoggrannhet μ-nivå (0,0001-0,0002 mm)
Kylsystem	Utrustad med internt kylcirkulationssystem för att säkerställa att spindeln inte överhettas och skyddar mikroborrkronor
CNC-system	Stöder import av CAD-ritningar för att automatiskt generera program utan programmering
Kärnfördelar	Kan realisera 360° automatisk roterande flervinkelborrning; hög automatisering och enkel drift
Typiska applikationer	mikrohålsborrning av runda rör eller polyedriska arbetsstycken gjorda av rostfritt stål, aluminium, järn, koppar, plast och andra material

Parameterkategori	Parameterdetaljer
Utrustningsmodell	HX-1680-seriens bearbetningscenter
Kärnpositionering	Inriktning på högprecisionskrav för mikrohålsbearbetning av medicinsk utrustning, såsom leddelar för kirurgiska instrument
Spindelsystem	High-precision electric spindle with radial runout ≤0.001mm, equipped with exclusive tools for micro hole drilling
Styrteknik	I kombination med sluten slinga styrteknik kan den i realtid övervaka dimensionsförändringar under borrning och automatiskt kompensera för verktygsslitage
Bearbetningskapacitet	Kan bearbeta högprecisionshål med en diameter på φ3 mm, håldiametertoleranskrav av H5-grad och hålkoaxialfel ≤0,005 mm
Automationsanpassning	Stöder skräddarsydda fixturer för att anpassa sig till bearbetningskrav för arbetsstycken med olika strukturer
Typiska applikationer	precisionsmikrohålsborrningsdelar, etc

Parameterkategori	Parameterdetaljer
Utrustningsmodell	CNC-430AC
Kärnpositionering	Helautomatisk 4-axlig CNC, lämplig för mikrohålsbearbetning av halvledare, keramik och andra material
Antal yxor och slag	4-axlig CNC; X/Y-axelns slaglängd 400x300mm; Z-axel slag 250mm
Nyckelnoggrannhet	X/Y-axelns positioneringsnoggrannhet 0,005 mm; upprepad positioneringsnoggrannhet ±0,0005 mm
Styr och kör	Taiwan Advantech CNC-system; X/Y-axlarna använder linjära AC-servomotorer
Bearbetningseffekt	Ytjämnhet Ra 0,6μm
Karakteristisk konfiguration	Använder avjoniserat vatten som arbetsvätska; utrustad med icke-elektrolytisk strömförsörjning för att förhindra oxidation av arbetsstycket
Typiska applikationer	precisionsmikrohålsborrningsdelar, etc
