Mekanisk mikrobearbetning

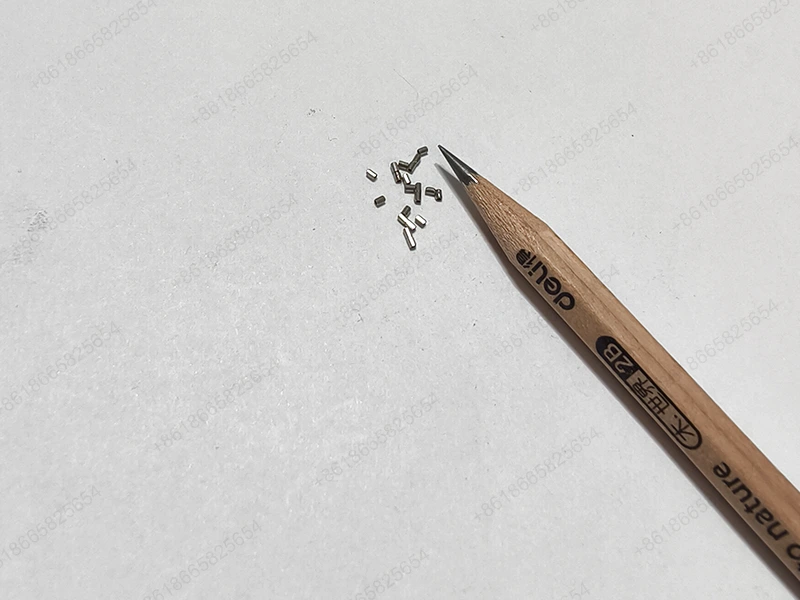

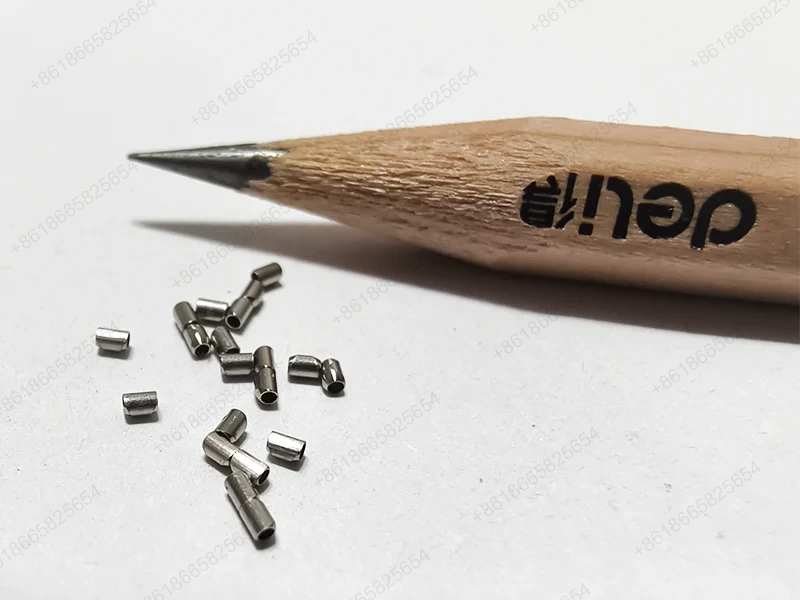

Sanluo Precision är en ledande tillverkare och leverantör av mekanisk mikrobearbetning i Kina, med mikro-CNC-bearbetningsteknologier som svarvning, fräsning, slipning, borrning, vilket ger kunderna omfattande tjänster för mikro-CNC-bearbetning. Vi erbjuder professionella skräddarsydda mikro-CNC-bearbetningstjänster för precisionsinstrument, elektronisk kommunikation, medicinsk utrustning, flyg och andra områden, vilket stödjer anpassningen av komplexa och svåra delar. Vi kan tillverka miniatyrdelar med dimensionsnoggrannhet på mikronnivå och ytkvalitet på nanometernivå, vilket helt uppfyller de stränga kraven för avancerad tillverkning för mekanisk mikrobearbetning.

Skicka förfrågan

Produktbeskrivning

Mikro CNC-bearbetningsteknik

Vår mekaniska mikrobearbetning använder skärning, slipning och andra mekaniska bearbetningsmetoder för att bearbeta miniatyrdelar. Bearbetningsområde: delstorlek φ0,05-10 mm, funktionsstorlek 0,01-5 mm. Bearbetningsnoggrannhet: dimensionsnoggrannhet ±0,002-0,01mm, geometrisk noggrannhet 0,003-0,01mm, ytjämnhet Ra0,05-0,8μm. Bearbetningsprocesserna inkluderar mikrosvarvning, mikrofräsning, mikroslipning, mikroborrning, mikroborrning och multiprocesskombination för att färdigställa komplexa delar. Frässtorlek: svarvverktygets nos R0,1-0,5mm, fräs φ0,1-3mm, borr φ0,05-2mm. Skärparametrar: spindelhastighet 10000-100000rpm, matningshastighet 0,001-0,05mm/r.

Stationsnoggrannhet

Dimensionsnoggrannhet	OD	ID	T（C）	DP	SH
enhet:±/mm	0.001	0.001	0.001	0.001	0.001
Geometrisk noggrannhet	Rundhet	Koaxialitet	Rakhet	Cylindricitet	Koncentrisitet
enhet:±/mm	0.001	0.002	0.001	0.002	0.002
Produktionskapacitet	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
Produktionscykel	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar

Omfattande bearbetningskapacitet

Sanluo Precisions bearbetningsanläggning har omfattande mekanisk mikrobearbetningskapacitet: mikrosvarvning med en diameter på φ0,01-10 mm, ett längd-diameterförhållande på ≤50:1, en rundhet på 0,002 mm och Ra≤0,2μm; mikrofräsning av 3D-böjda hålrumsspår och hål med en profilnoggrannhet på ±0,005 mm och Ra0,3μm; mikroslipning av yttre cirkel, inre hål, plan och sfärisk yta med en dimensionsnoggrannhet på ±0,002 mm och Ra0,05-0,2μm; mikroborrning med en håldiameter på φ0,01-2mm och ett djup-diameterförhållande på ≥10:1; svarvfräs komplext centrum för att slutföra flera processer i en fastspänning; 5-axlig simultan bearbetning av komplexa 3D-delar.

Precisionskvalitetskontroll

Som en professionell tillverkare av mekanisk mikrobearbetning kontrollerar Sanluo Precision strikt kvalitet: verkstad med konstant temperatur 20±1℃, spindelavstånd <0,002 mm, positioneringsnoggrannhet ±0,001 mm; verktygets förinställda utlopp <0,003 mm, byte av slitna verktyg i rätt tid; onlinedetektering av lasersond, storlekskontroll med sluten slinga; koordinatmätmaskinens noggrannhet 0,001 mm, ytjämnhetsprovare för kvalitetskontroll; SPC statistisk processkontroll med Cpk>1.33 för stabil och kontrollerbar process. Användningsområdena är omfattande: precisionsinstrument (titta på miniatyrväxlar med en modul på 0,08-0,2 mm, miniatyrlager med P5-precisionsgrad), elektronisk kommunikation (kameralinshållare med en koncentricitet på 0,01 mm, anslutningsstift med en diameter på φ0,3-1 mm), medicinsk utrustning (minimalt invasiv linsmatchning, endoskopisk instrumentledskaft) skal med en väggtjocklek på 0,2-0,5 mm, bränslemunstycke med en håldiameter på φ0,2-0,5 mm). Vi har tillhandahållit skräddarsydda mikro-CNC-bearbetningstjänster för företag som Citizen, Omega, Sony, Olympus, Honeywell, etc., med en årlig produktion på 800 000 miniatyrdelar.

Tekniska parametrar för utrustning

Parameterkategori	Parameterdetaljer
Utrustningsmodell	Micro5 Micron-nivå Högprecision 5-axligt bearbetningscenter
Kärnpositionering	Hög dynamisk prestanda och högprecisionsbearbetning av miniatyrdelar med högt värde
Nyckelnoggrannhet	Upprepad positioneringsnoggrannhet 0,0005 mm, positioneringsnoggrannhet < 0,002 mm
Spindelsystem	Max spindelhastighet 60 000 rpm
Strukturella egenskaper	Kompakt struktur med en totalvikt på 550 kg; utrustad med ett trelagers verktygsmagasin med en kapacitet på 60 verktyg; pallsystemet i bearbetningsområdet kan hålla 6 nollpunktsklämmor
Energibesparing och miljöskydd	Extremt låg energiförbrukning (<500W), utrustad med oljedimuppsamlare
CNC-system	Tyska Beckhoff-systemet
Slag (X/Y/Z)	78 / 56 / 50 mm
Typiska applikationer	mekanisk mikrobearbetning av miniatyrtekniska komponenter, små ädelmetalldelar, etc

Parameterkategori	Parameterdetaljer
Utrustningsmodell	TORNOS Swiss GT26 automatisk svarv
Kärnpositionering	Högeffektiv massproduktion av små axeldelar som medicinska skruvar
Maximal bearbetningsdiameter	25,4 mm (förformad stång)
Maximal spindelhastighet	/ (högt vridmoment tillgängligt vid hög hastighet nämnt)
Verktygskapacitet	Upp till 40 verktyg kan installeras (inklusive 16 elverktyg)
Axelkonfiguration	5-axliga och 6-axliga modeller är tillval
Körläge	Stöder styrbussningsläge (för långstavsbearbetning) och styrbussningsläge (för kort bearbetning av arbetsstycke, materialbesparing)
Kärnfördelar	Y-axeln förbättrar den bakre spindelns bearbetningskapacitet, vilket möjliggör sammansatt bearbetning som svarvning, fräsning, borrning i en fastspänning och minskar sekundär fastspänning
Typiska applikationer	mekanisk mikrobearbetning av medicinska skruvar, tandspik, elektroniska och mikromekaniska delar, etc
