CNC mikrofräsning

Mikro CNC-bearbetningsteknik

CNC-mikrofräsningen som antagits av Sanluo Precisions bearbetningsanläggning använder höghastighetsroterande mikrofräsar för att bearbeta miniatyrdelar, med en skärdiameter på φ0,04 mm, en rotationshastighet på 20000-100000rpm och en matningshastighet på 5-500mm/min. Det enkla skärdjupet är 0,01-0,5 mm, och bearbetning av djupa hålrum avslutas med skiktfräsning. Toleransen för bearbetningsnoggrannheten är ±0,005 mm och ytjämnheten är Ra0,2-0,8μm. 3-axlig, 4-axlig och 5-axlig simultan bearbetning kan realisera komplexa 3D-krökta ytor, lutande plan och underskurna strukturer. Skärmaterialet är hårdmetall och diamantbeläggning, med en skärhastighet på 50-300m/min, som kan bearbeta stål, aluminium, koppar, titanlegering, teknisk plast och andra material.

Stationsnoggrannhet

Precisionsgravyr bearbetningskapacitet

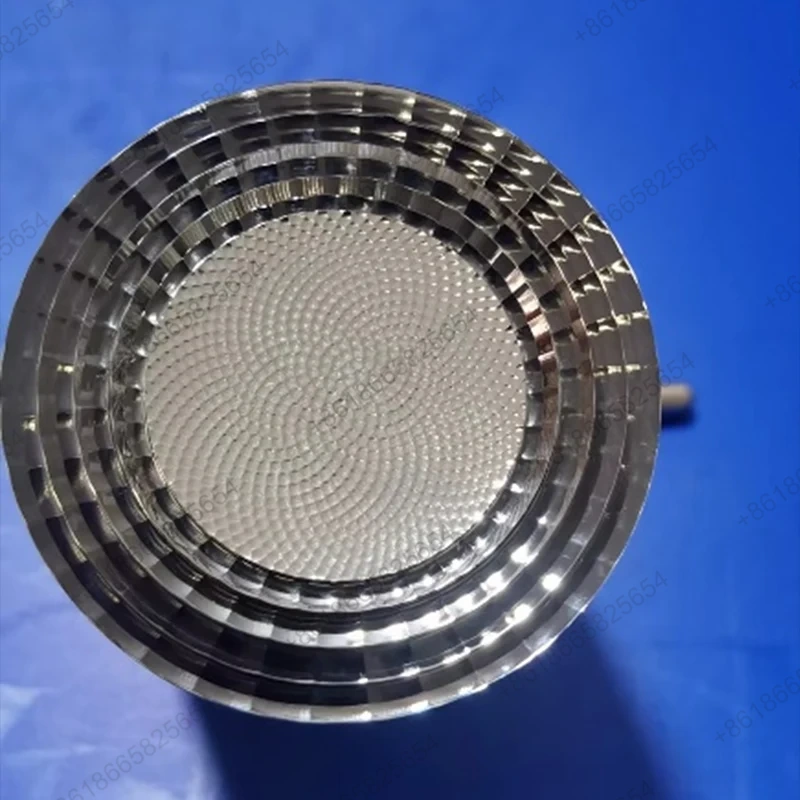

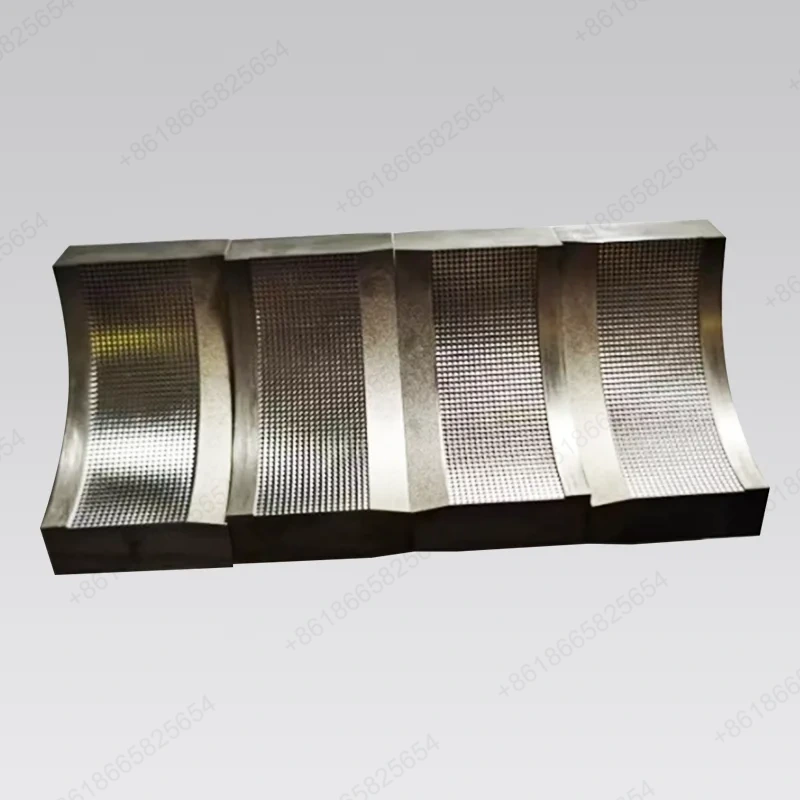

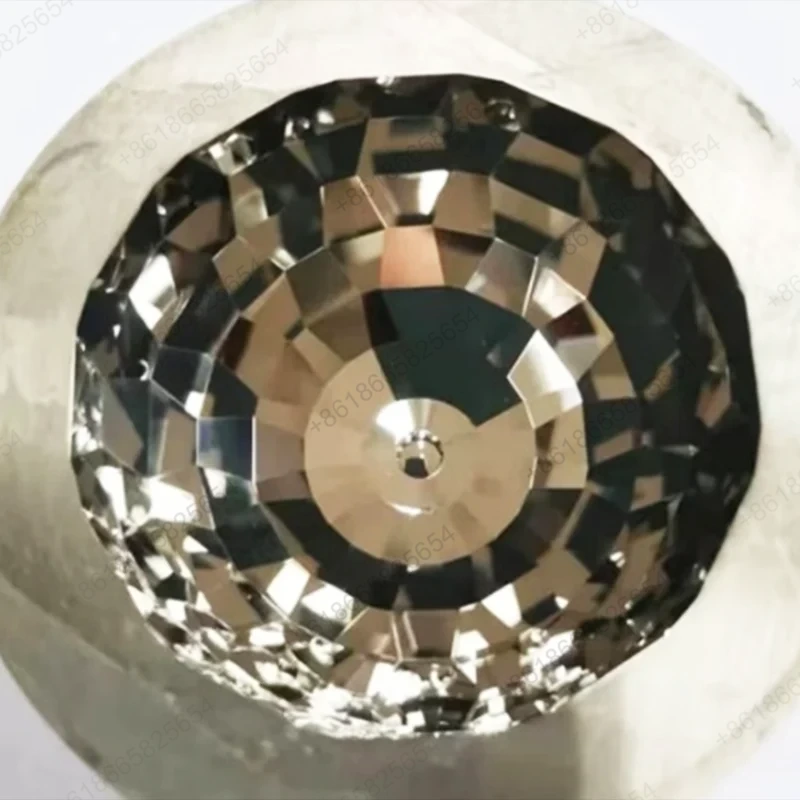

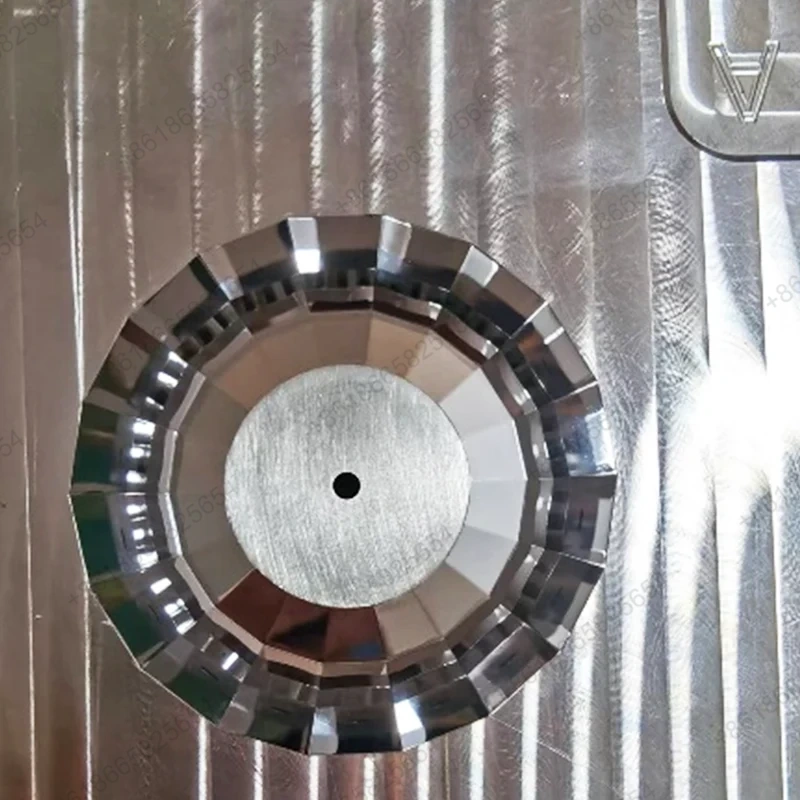

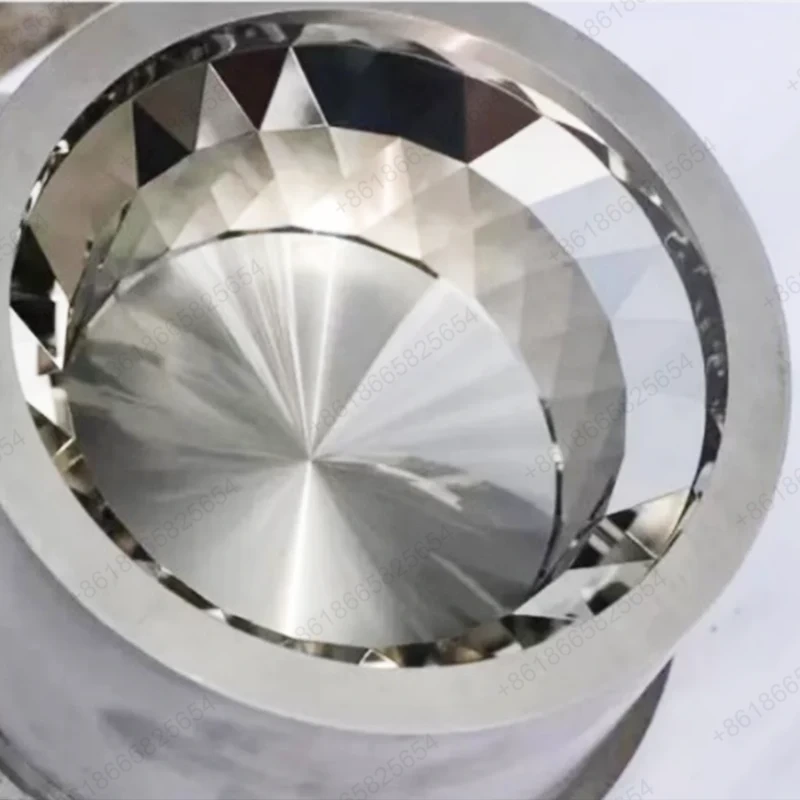

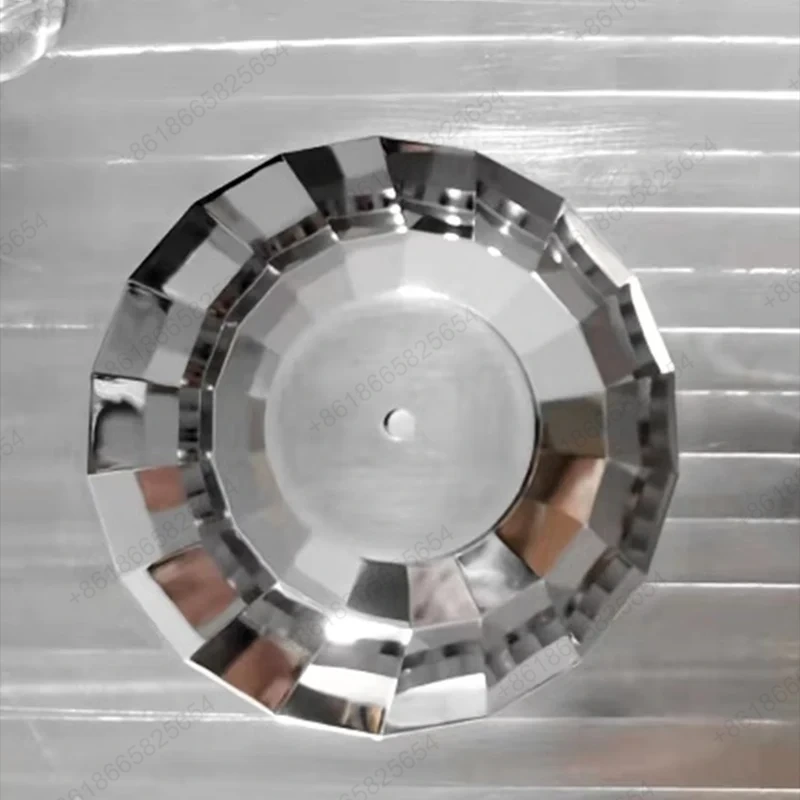

Som en professionell tillverkare av CNC mikrofräsning är vi utrustade med ett högprecisions 5-axligt bearbetningscenter med en positioneringsnoggrannhet på ±0,002 mm och en upprepningsnoggrannhet på ±0,001 mm. Kapaciteten för bearbetning av precisionsgravering omfattar: precisionsformar (ribbanbredden på precisionsgraveringsformen för mobiltelefons mittplattor är 0,3 mm, djupet är 2 mm och ytytans spegelfinish är Ra0,1 μm; R-vinkeln på skalformen för bärbara datorer är 0,2 mm med den skjutbara elektroniska enhetens storlek på den elektroniska enhetens skjutstorlek; är 1×2×3 mm med en noggrannhet på ±0,005 mm; mikronopphöjden på mobiltelefonens nyckelform är 0,15 mm med en avfasning R0,05 mm), medicinsk utrustning (den komplexa sfäriska ytan R på det minimalt invasiva kirurgiska instrumenthuvudet är 0,02 mm med en noggrannhet på ±0,00 mm i implantatet p1 mm; tandprofil), flyg- och rymddelar (bredden på turbinbladens mikrokylkanal är 1 mm och djupet är 5 mm; dimensionsnoggrannheten för den komplexa specialformade ytan på instrumentskalet är ±0,008 mm).

Kvalitetskontrollsystem

Sanluo Precision kontrollerar strikt kvalitet: skärars utlopp <0,003 mm, verktygsinställningsnoggrannhet ±0,002 mm, CAM-optimerad verktygsbana, exakt matchning av skärparametrar, online-detektering på maskinen och koordinatmätmaskinens noggrannhet på 0,001 mm. Vi har tillhandahållit skräddarsydda CNC-mikrofrästjänster för kunder som Foxconn, Luxshare Precision, BYD, etc., med en årlig produktion på 500 000 precisionsdelar och en kvalificeringsgrad på 99,8%.

Tekniska parametrar för utrustning
