CNC skärning

Som en professionell tillverkare som specialiserat sig på CNC-precisionsbearbetning och CNC-skärning, är Sanluo Precision dedikerade till att tillhandahålla högkvalitativa lösningar för kundanpassade delar för globala kunder. Med ett erfaret tekniskt team, ett väletablerat produktionssystem och strikta kvalitetskontrollprocedurer kan vi flexibelt hantera beställningar från prototyputveckling till massproduktion. Oavsett om det gäller komplexa strukturella komponenter eller tunnväggiga delar med hög precision, erbjuder Sanluo Precision stabila bearbetningsmöjligheter och pålitlig leveransservice, vilket gör oss till en pålitlig långsiktig leverantör och partner för ditt företag.

Våra CNC-skärningsmöjligheter

CNC-skärning är en av våra kärntjänster för precisionstillverkning. Som en professionell tillverkare och leverantör av CNC-skärning i Kina tillhandahåller vi omfattande numeriska styrskärlösningar inklusive laserskärning, tråd-EDM, plasmaskärning och vattenstyrd laserteknik för globala kunder.

Vår produktionsutrustning inkluderar CNC-maskiner, numeriska styrsvarvar, numeriska styrslipmaskiner, laserskärningssystem, trådskärning, elektrisk urladdningsbearbetning och över 130 enheter av olika professionell produktionsutrustning.

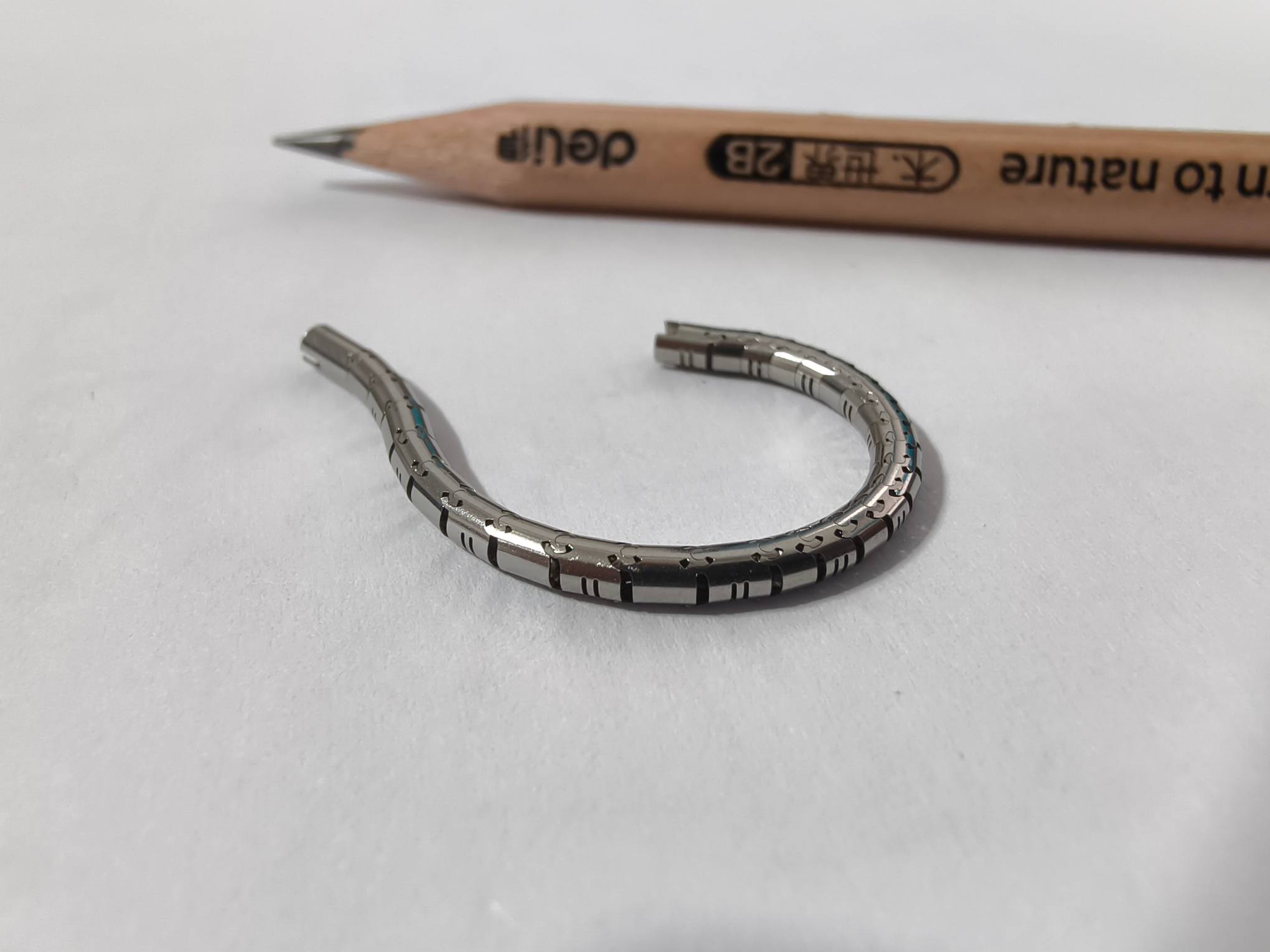

Laserskärning

Våra fiberlaser-skärsystem har effekt från 1000W till 12000W, kapabla att skära kolstål upp till 30 mm, rostfritt stål upp till 20 mm och aluminiumlegering upp till 15 mm. Skärnoggrannheten når ±0,05 mm med skärbredder på 0,1--0,3 mm och skärytans vinkelräthet ≤0,3 mm.

• Automatisk kantsökning och autofokussystem som anpassar sig till variationer i arktjocklek
• Högtryckshjälpgaser inklusive syre, kväve och luft för optimal skärkvalitet
• Skärhastigheter på 15--20 m/min för 3 mm kolstål och 10--15 m/min för 2 mm rostfritt stål
• Släta tvärsnitt, minimala värmepåverkade zoner och liten materialdeformation --- eliminerar ofta behovet av sekundär bearbetning

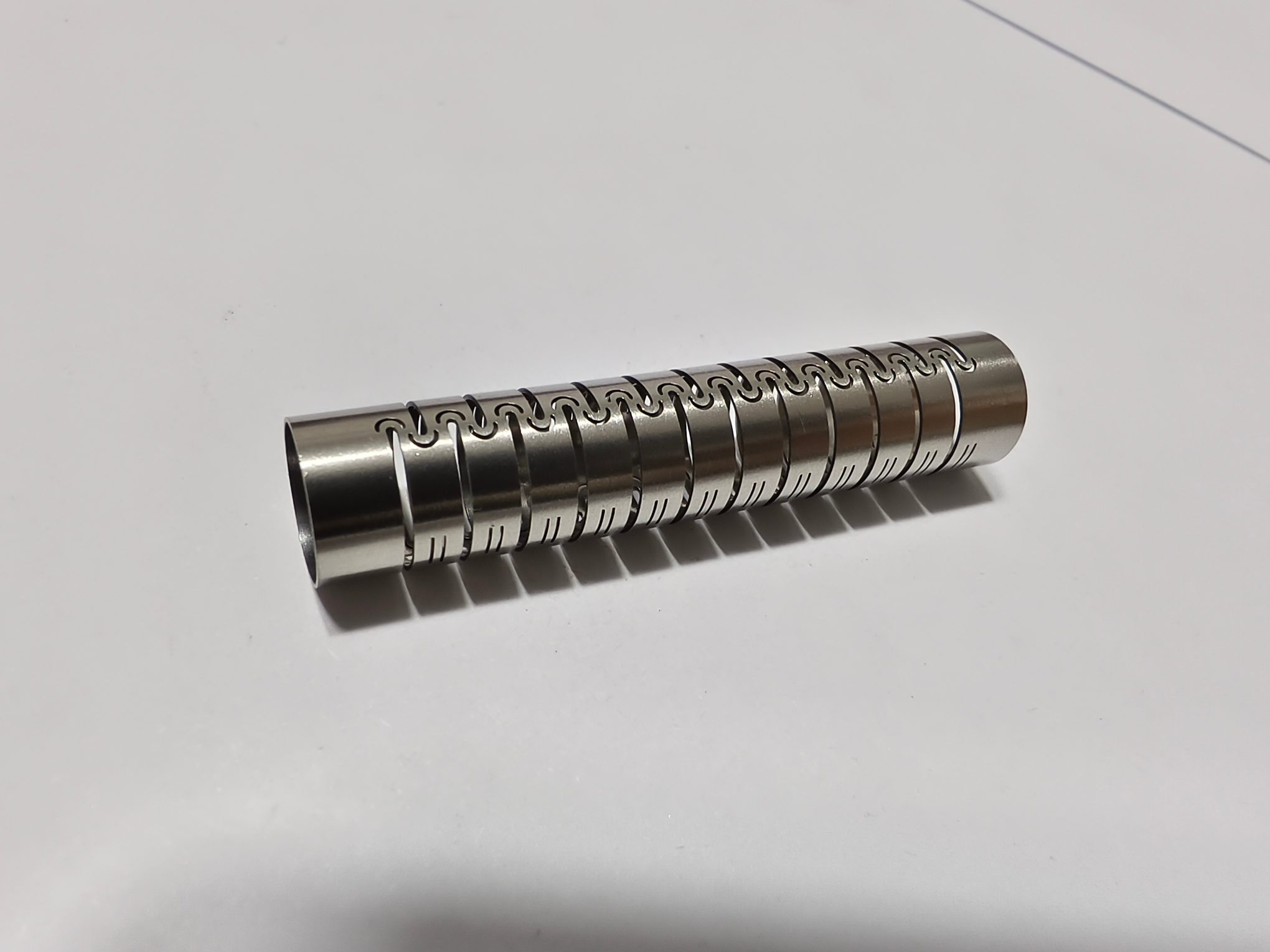

Tråd EDM skärning

Vi använder ZKH550 5-axliga CNC-wire EDM-maskiner speciellt designade för komplexa strukturer som ortopediska implantat. Specifikationerna inkluderar:

Parameter	Specifikation
Bearbetningsprecision	±0,003 mm
Ytfinish	Ra ≤ 0,8 μm (efter flera skärningar)
Max bearbetningseffektivitet	≥ 300 mm²/H
Effektivt resor	550 mm × 450 mm
Taper förmåga	±6°
Styrsystem	Windows 7+ med direkt DXF-filimport och automatisk ISO-kodgenerering

Kärnfördel:Inga dyra formar krävs, snabb respons på designförändringar, utmärker sig vid bearbetning av biokompatibla material med hög hårdhet som Ti6Al4V titanlegering.

Typiska applikationer:Ortopediska låsskruvar, benplattor, intramedullära naglar och precisionsformkomponenter.

Plasmaskärning

CNC plasmaskärning för medeltjocka plåtar från 6 mm till 50 mm, erbjuder snabb bearbetningshastighet och låg kostnad för satsvis grovbearbetning. Vi har tillhandahållit skräddarsydda CNC-skärtjänster till industrier inklusive stålkonstruktioner, chassiskåp, hissar, jordbruksmaskiner och anläggningsmaskiner, med en månatlig bearbetningskapacitet på 30 ton och en leveranshastighet på 99 % i tid.

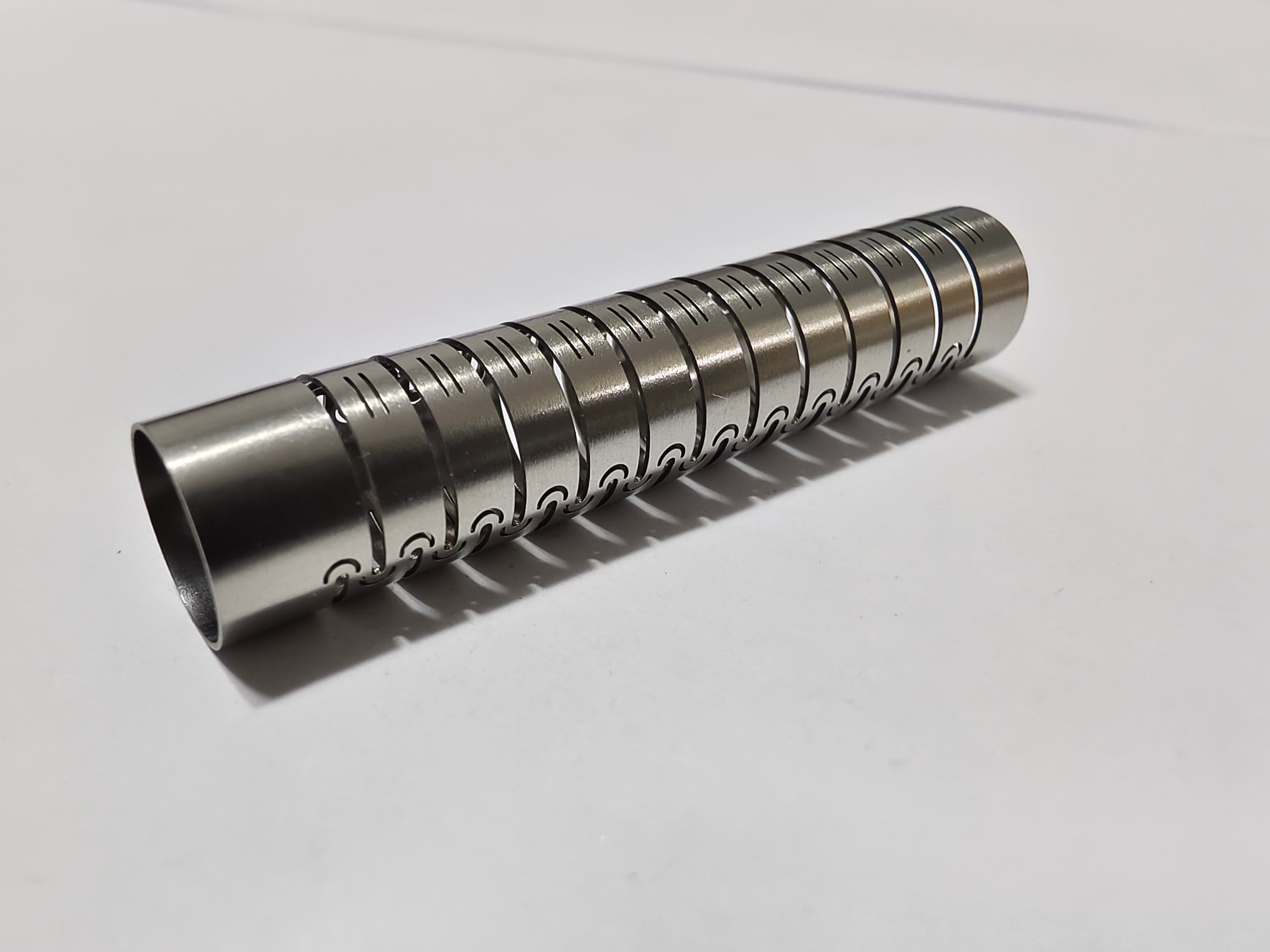

Vattenstyrd laserteknik (noll värmepåverkad zon)

För applikationer som kräver noll värmepåverkade zoner använder viLCS800 vattenstyrd laserbehandlingsutrustning. Viktiga specifikationer:

Parameter	Specifikation
Laser våglängd	532 nm
Laserkraft	20--200 W
Max vattentryck	600 bar
Minsta skärbredd	0,030 mm

Kärnfördel:Laserstrålen sänds genom total intern reflektion i en vattenstråle i mikronskala, vilket uppnår noll värmepåverkad zon, inga mikrosprickor och ingen skräpavsättning --- snitt är parallella utan V-form.

Typiska applikationer: Kiselkarbid, CFRP-kompositer, halvledarenheter och andra värmekänsliga material.

Precision

dimensionell noggrannhet	OD	ID	SW	SH	DA
enhet:±/mm	0.005	0.008	0.002	0.005	0.0001
Geometrisk noggrannhet	rundhet	koaxialitet	symmetri	koncentrisitet	cirkulär runout
enhet:±/mm	0.002	0.005	0.008	0.005	0.005
produktionskapacitet	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
produktionscykel	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar

Fallstudie

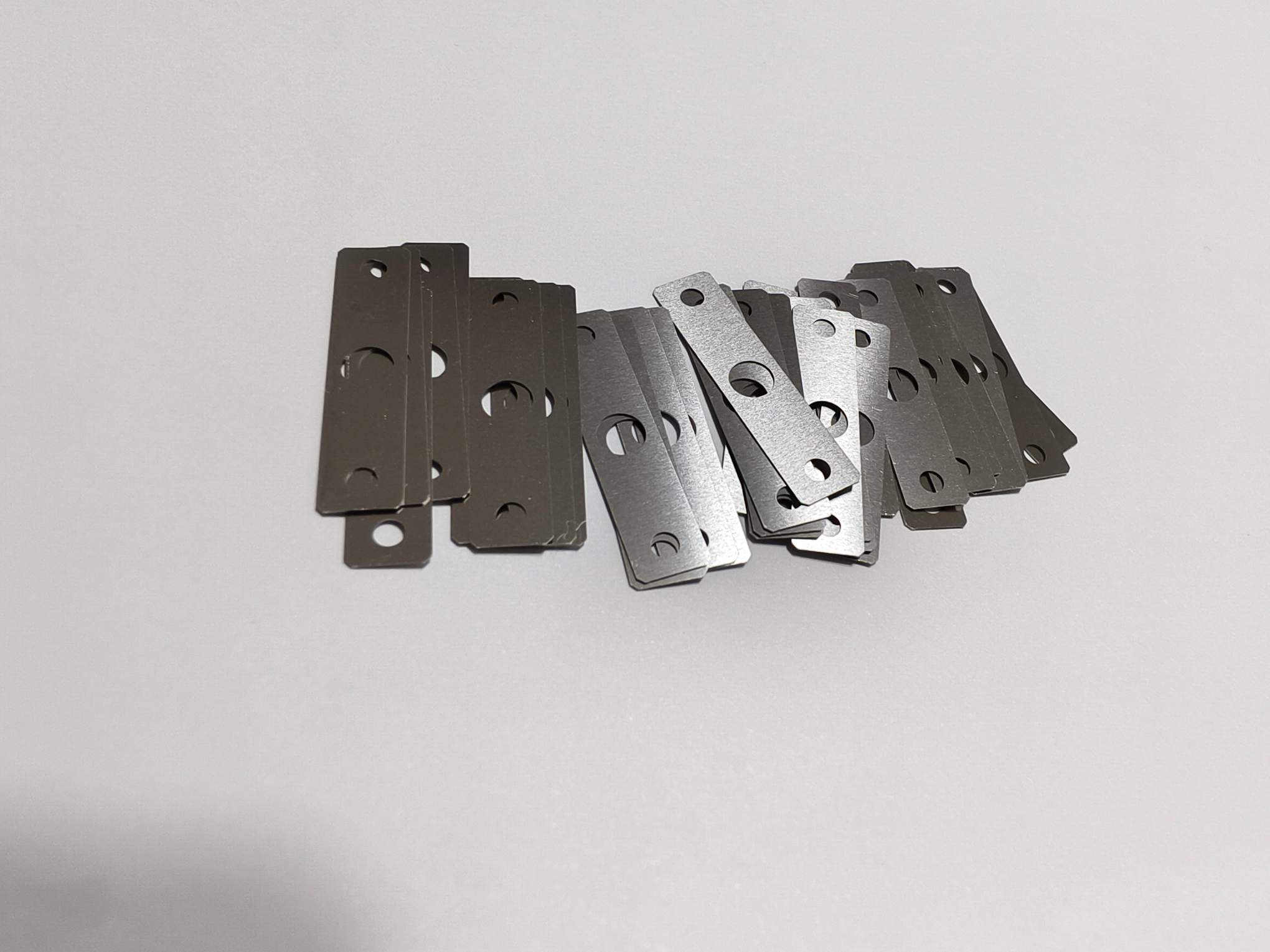

Ultratunt mikromagnetiskt mellanlägg i rostfritt stål -- Precisionsskärning i CNC

Denna ultratunna shim är tillverkad av importerat 304 icke-magnetiskt rostfritt stål, främst använt som en isoleringsdistans inuti mikroservomotorer för en europeisk tillverkare av automationsutrustning. Den fungerar som en kritisk magnetisk isoleringskomponent i precisionstransmissionsenheter.

Parameter	Krav
Material	Importerat 304 icke-magnetiskt rostfritt stål
Tjocklek	0,5 mm ± 0,002 mm
Flathet	≤ 0,002 mm
Yta	Inga verktygsmärken, repor eller fördjupningar
Magnetisk egenskap	Mikromagnetisk eller helt omagnetisk (< 0,02 mT)
Övergripande mått	Längd 43,96 mm, bredd 9,00 mm
Monteringshål	2× Φ2,10 genomgående hål, 2× Φ2,20 försänkta hål, 1× Φ3,2 lokaliseringshål
Hålpositionstolerans	±0,003 mm

Varför detta var en utmaning:Kunden hade tidigare kontaktat tre lokala bearbetningsverkstäder --- alla prover misslyckades. Det 0,5 mm ultratunna materialet är benäget att vibrera och deformeras vid konventionell fastspänning. Att uppnå 0,002 mm planhet på en så tunn platta är extremt svårt, och att bibehålla icke-magnetiska egenskaper efter bearbetning kräver dedikerade avspännings- och avmagnetiseringssteg.

Vår lösning

• Sållning av råvaror:Inkommande 304 ark kontrollerades till 100 % av tjockleken; endast spolar med tjockleksvariationer inom ±0,001 mm accepterades.
• Vakuumadsorptionsfixtur:Specialdesignad silikonbelagd vakuumchuck eliminerar klämmärken och håller fast den tunna plattan utan deformation.
• Flerstegs lågspänningsbearbetning:Grovbearbetning med 0,05 mm skärdjup, finbearbetning med diamantbelagda verktyg vid reducerade matningshastigheter; stegvis bearbetning släpper inre spänningar gradvis.
• Värmebehandling och avmagnetisering:280°C avspänningsgräddning följt av 160°C sekundär glödgning, sedan 3-takts automatisk avmagnetisering för att uppnå restmagnetism < 0,02mT.
• Kemisk elektrolytisk polering:Ingen mekanisk nötning --- uppnår Ra ≤ 0,02μm utan ytrepor.
• 100 % inspektion:Varje del mäts med CMM, laserplanhetsmätare och magnetisk detektor; fulldimensionella rapporter medföljer varje försändelse.

Uppmätta resultat (provdata)

Parameter	Prov 1	Prov 2	Prov 3	Krav
Total längd	43,959 mm	43,961 mm	43,958 mm	43,96 ±0,02 mm
Total bredd	8,999 mm	9.001 mm	9 000 mm	9,00 ±0,02 mm
Tjocklek	0,501 mm	0,499 mm	0,500 mm	0,5 ±0,002 mm
Flathet	0,0012 mm	0,0015 mm	0,0009 mm	≤ 0,002 mm
Restmagnetism	0,013mT	0,008mT	0,010 mT	< 0,02mT
Ytjämnhet	Ra 0,018 μm	Ra 0,016 μm	Ra 0,019 μm	Ra ≤ 0,02μm

Kundresultat:Kundens motoromarbetningsfrekvens sjönk från 15 % till 0 över sex på varandra följande partier. Monteringseffektiviteten förbättrades med 32 %. Kunden har nu lagt årliga beställningar på över 80 000 stycken för denna komponent.

"Sanluos skräddarsydda CNC-skärningsprocess och fullständiga inspektionssystem löste en tvåårig smärtgräns. Väldigt få butiker kan uppnå 0,002 mm planhet på 0,5 mm plåt --- vi har hittat vår långsiktiga partner." --- Skriftlig kundberättelse.

0,55 mm tunnväggigt sensorhus -- CNC-svarvning och -fräsning integrerad lösning

Detta tunnväggiga hölje är tillverkat av H62-mässing och fungerar som kärnstödstrukturen inuti industriella fotoelektriska sensorer med hög precision. Delen måste klara miljöer med konstant temperatur och passa med fjädersonder, tätningsringar och lokaliseringsstift med precisionsinterferenspassningar.

Parameter	Krav
Total längd	1,55 mm ± 0,05 mm
Max ytterdiameter	80,31 mm
Väggtjocklek	0,55 mm (enkel sida)
Koaxialitet	0,01 mm
Ytfinish (passande ytor)	Ra 0,8
Inre spår	Djup 0,85±0,02 mm, bredd 0,55±0,02 mm, radie R0,03
Toleranser (IT1804-2000)	±0,02~±0,05 mm för allmänna mått

Varför tidigare leverantörer misslyckades:Tre andra butiker gjorde prover men alla skrotades på grund av väggdeformation, koaxialitet utanför toleransen och grader inuti det smala spåret. Den 0,55 mm tunna väggen är extremt ömtålig och tenderar att vibrera eller deformeras vid konventionell svarvning.

Vår lösning

• CNC-svarv av schweizisk typ + svarvfräscentrum:Engångsklämning på en 5-axlig maskin eliminerar positioneringsfel.
• Avspänningsglödgning:60°C lågtemperaturgräddning i 2 timmar före bearbetning.
• Skiktad skärning på lågt djup:Grovbearbetning vid 0,08 mm djup och 0,06 mm/varv matning för att minimera skärkraften.
• Intern kylning:Högtryckskylvätska riktad mot den tunna väggen för att avleda värme och förhindra deformation.
• Tvåstegs efterbehandling:Halvfinish + 30 minuters spänningsfrigöring, sedan slutfinish vid 0,03 mm/varv för stabil koaxialitet.
• Ultraljudsgradning + passivering:Säkerställer gradfria spår och Ra ≤ 0,7 på matchande ytor.

Uppmätta resultat (provdata)

Parameter	Prov 1	Prov 2	Prov 3	Krav
Total längd	1,53 mm	1,56 mm	1,54 mm	1,55 ±0,05 mm
Väggtjocklek	0,548 mm	0,551 mm	0,549 mm	0,55 mm (nominellt)
Koaxialitet	0,007 mm	0,006 mm	0,008 mm	≤ 0,01 mm
Spårdjup	0,842 mm	0,853 mm	0,847 mm	0,85 ±0,02 mm
Spårbredd	0,551 mm	0,549 mm	0,552 mm	0,55 ±0,02 mm
Ytgrovhet (passning)	Ra 0,65	Ra 0,72	Ra 0,68	Ra < 0,8

Kundresultat:Defektfrekvensen sjönk från 42 % (tidigare leverantör) till 0 % efter 10 000 levererade st. Sensorsignaldrift minskade med 90 %, och kundens kostnad för omarbetning efter försäljning minskade med 70 %. De har nu lagt en månatlig återkommande beställning på 8 000--12 000 stycken.

Kvalitetssäkring & inspektion

Vårt engagemang för kvalitet stöds av omfattande inspektionsutrustning och ISO9001:2008-certifiering. Vi använder ett brett utbud av mätinstrument:

• CMM koordinatmätmaskiner
• Vision mätsystem & projektorer
• Laserdiametermätare och laserinterferometrar
• Grovhetstestare, rundhetstestare, verktygsmikroskop
• Mikrometrar, stiftmätare, mätklockor, höjdmätare
• Bromsok, mätblock, hårdhetstestare, gängmätare
• Stereomikroskop för ytinspektion

Smart kapseloptimeringsprogram maximerar materialutnyttjandet samtidigt som precisionen bibehålls. Vår månatliga bearbetningskapacitet når 30 ton med en leveransgrad på 99 % i tid, och betjänar industrier inklusive stålkonstruktioner, chassiskåp, hissar, jordbruksmaskiner och anläggningsmaskiner.

Varför välja Sanluo Precision för dina skärbehov

• Erfarenhet du kan lita på:18+ år inom precisionsbearbetning, med stöd av ett team på 230 personer inklusive seniora ingenjörer.
• Avancerad utrustning:130+ produktionsmaskiner, inklusive 5-axlig CNC, svarvar av schweizisk typ och vattenstyrda lasersystem.
• Beprövad kvalitet:98,8 % godkänd kvalitet, vilket betjänar Fortune‑500-kunder som Huawei, BYD och Mindray.
• Skräddarsydda lösningar:Från prototyper till högvolymproduktion, vi skräddarsyr processer efter dina exakta specifikationer.
• Full spårbarhet:Varje parti levereras med fullständiga inspektionsrapporter, och vi behåller produktionsregister i 18 månader.
• Global frakt:Pålitlig logistik till Europa, Amerika och utanför, med snabb respons och transparent kommunikation.

Är du redo att diskutera ditt projekt?Skicka oss dina 2D/3D-ritningar för en kostnadsfri teknisk utvärdering och offert. Vår Senior Technical Manager kommer personligen att granska dina krav och föreslå den optimala CNC-skärningsstrategin.
