Vad lyfter mikroaxeldelars superprecision och blir en förändring i modern tillverkning?

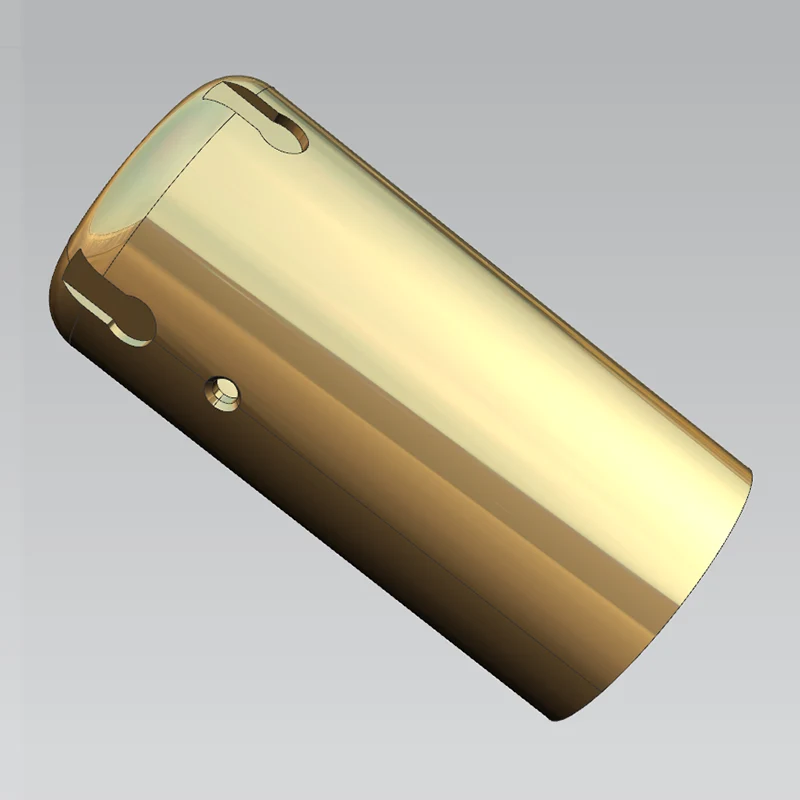

1. Precisionsmandatet: Varför skala kräver ett nytt paradigm

Den obevekliga miniatyriseringen av mekaniska system över branscher har ställt oöverträffade krav på tillverkningsprocesser. Komponenter som en gång mättes i millimeter specificeras nu i mikron, och den funktionella prestandan för hela sammansättningar beror ofta på den geometriska troheten hos ett enda mikroskaft. I detta sammanhang,Mikroaxeldelar Super precisionssvarvningframstår inte som en stegvis förbättring utan som en grundläggande möjliggörare för nästa generations teknik.

Traditionella svarvningsoperationer, även om de är effektiva för komponenter i makroskala, stöter på allvarliga begränsningar när arbetsstyckets diametrar krymper under 1 mm. Skärningens fysik förändras dramatiskt: skärkrafter som är försumbara i stor skala blir dominerande felkällor, termisk expansion som är hanterbar blir kritisk och verktygsslitage som är förutsägbart blir oregelbundet. Superprecisionssvarvning hanterar dessa utmaningar genom en kombination av ultrastyva maskinarkitekturer, avancerade verktygsmaterial och minutiöst optimerade processparametrar.

De ekonomiska insatserna och prestationsinsatserna är betydande. En mikroaxel som avviker från sin specificerade diameter med till och med 2μm kan göra en hel delenhet icke-funktionell. I medicinsk utrustning kan sådana avvikelser äventyra sterilitet eller mekanisk tillförlitlighet. I flyg- och rymdtillämpningar kan de påverka balansen och livslängden hos roterande höghastighetssystem. Precisionssvarvningsprocessen har därför väckt ett enormt intresse för standardiserad och massproduktion av mikroaxlar eftersom den ger mer effektivitet jämfört med alternativa metoder som elektrisk urladdningsbearbetning eller elektrokemisk bearbetning.

Det som skiljer superprecisionssvarvning från konventionell precisionsbearbetning är inte bara uppnåendet av snäva toleranser utanrepeterbarhetmed vilken dessa toleranser bibehålls över produktionskörningar. Denna repeterbarhet är produkten av holistisk processkontroll – som omfattar maskinkalibrering, miljöstabilisering, övervakning av verktygstillstånd och felkompensation i realtid. När dessa element integreras effektivt, levererar metoden komponenter som uppfyller de mest krävande specifikationerna med anmärkningsvärd konsekvens.

2. Grundprinciper för superprecisionssvarvning för mikroaxlar

I huvudsak styrs superprecisionsvarvning för mikroaxlar av samma kinematiska principer som konventionell svarvning: ett roterande arbetsstycke formas av ett kontrollerat skärverktyg som går längs rotationsaxeln. Men implementeringen av dessa principer i mikroskala kräver ett fundamentalt annorlunda förhållningssätt till varje aspekt av processen.

2.1. Skärkraftshantering

Skärkrafterna vid mikrosvarvning är proportionellt större i förhållande till arbetsstyckets styvhet jämfört med makrosvarvning. En axel med en diameter på 100 μm och en längd på 5 mm har ett förhållande mellan längd och diameter på 50:1, vilket gör den mycket känslig för avböjning även under måttliga radiella krafter. Forskning har visat att dimensionsfel i mikroaxlar med stora längd-diameterförhållanden kan reduceras med 90 % genom lämpliga felkompensationsstrategier. Detta understryker den avgörande betydelsen av krafthantering för att uppnå superprecisionsresultat.

Ett särskilt effektivt tillvägagångssätt är tryckkraftsfri svarvning, där verktygets inflygningsvinkel och skärdjup är konfigurerade så att den resulterande tryckkraften närmar sig noll. Detta minimerar arbetsstyckets avböjning och möjliggör tillverkning av axlar med rakhetsfel under 0,5 μm över en längd på 10 mm. Genom att kombinera detta med högtryckskylvätsketillförsel och avancerade verktygsbeläggningar minskar friktionen och uppbyggd kantbildning ytterligare, vilket är vanliga källor till ytjämnhet vid mikrosvarvning.

2.2. Termisk stabilitet och felkompensation

Termisk expansion är en annan kritisk faktor. Även en temperaturhöjning på 1°C kan få en 100 μm stålaxel att expandera med cirka 1,2 μm – en betydande del av den totala toleransbudgeten. För att motverka detta har moderna superprecisionsvarvcentra temperaturkontrollerade miljöer, spindelkylningssystem och termiska förskjutningssensorer som återkopplas till CNC-styrenheten. Kompensationsalgoritmer i realtid justerar verktygspositionen baserat på uppmätt termisk drift, vilket säkerställer att de slutliga delarnas dimensioner förblir inom specifikationen.

Dessutom eliminerar användningen av luftbärande spindlar och hydrostatiska styrbanor mekanisk kontaktfriktion, vilket både minskar värmeutvecklingen och förbättrar rörelsejämnheten. Dessa maskinelement, i kombination med aktiv vibrationsdämpning, skapar en stabil skärzon som är väsentlig för att uppnå ytjämnhetsvärden på Ra < 0,05 μm på mikroaxlar. Integreringen av dessa principer i en enda plattform är vad som definierar det senaste inomMikroaxeldelar Super precisionssvarvning.

3. Maskinarkitektur och verktygskrav

Verktygsmaskinen som används för superprecision mikrosvarvning skiljer sig fundamentalt från en vanlig CNC-svarv. Den måste ge sub-mikron positioneringsupplösning, minimal termisk tillväxt och exceptionell statisk och dynamisk styvhet. Viktiga arkitektoniska funktioner inkluderar:

• Underlag i granit eller polymerbetong– ger hög dämpning och termisk tröghet, vilket isolerar arbetszonen från golvvibrationer.
• Linjära motordrivningar– eliminera glapp och friktion, möjliggör accelerationshastigheter på upp till 2g och positioneringsrepeterbarhet på ±0,1μm.
• Hydrostatiska eller aerostatiska lager– Stöd både spindel och glidbanor med nästan nollfriktion och utmärkt radiell/axiell styvhet.
• Högupplösta kodare– typiskt laserinterferometer eller glasskalatyper med 0,01μm upplösning för återkoppling med sluten slinga.
• Verktygsstolpe med snabbväxlingsmöjlighet– rymmer diamant-, CBN- eller belagda hårdmetallskär med kantradier så små som 2μm.

Val av verktyg är lika viktigt. För superprecisionssvarvning föredras ofta enkristalldiamantverktyg för icke-järnmaterial på grund av deras extrema hårdhet och låga friktionskoefficient. För järnlegeringar används polykristallin kubisk bornitrid (PCBN) eller keramiska skär, även om de kräver mer noggrann kantförberedelse för att undvika mikroflisning. Verktygets nosradie sträcker sig vanligtvis från 0,05 mm till 0,2 mm, beroende på den önskade ytfinishen och axelns bildförhållande.

Dessutom är övervakning av verktygsslitage oumbärlig. Även 1 μm flankslitage kan förändra den effektiva skärgeometrin och försämra ytkvaliteten. Moderna maskiner integrerar akustiska emissionssensorer eller tvingar dynamometrar för att upptäcka slitageförlopp och utlösa verktygsbyten automatiskt, vilket säkerställer att varje tillverkad del uppfyller kriterierna för superprecision.

4. Materialval och bearbetbarhet

Alla material är inte lika lämpade för superprecision mikrosvarvning. Bearbetbarheten av ett material bestämmer den uppnåbara ytfinishen, livslängden och dimensionsstabiliteten. Vanligt bearbetade material inkluderar:

För varje material måste skärparametrarna – hastighet, matning, skärdjup – justeras noggrant. Till exempel kan aluminiumlegeringar svarvas i hastigheter upp till 500 m/min med diamantverktyg, medan titan kräver hastigheter under 80 m/min för att undvika överdrivet verktygsslitage. Valet av kylvätsketyp och leveranssätt varierar också; oljebaserade kylmedel är att föredra för rostfria stål för att minska friktionen, medan vattenblandbara vätskor är vanliga för aluminium för att förbättra värmeavledningen.

Under de senaste åren har användningen av kryogen kylning (flytande kväve) fått genomslag för svårbearbetade material, eftersom det minskar skärtemperaturerna och förbättrar verktygets livslängd utan att införa termisk distorsion. Detta tillvägagångssätt, även om det är kostsamt, har möjliggjort superprecisionssvarvning av härdade stål (upp till 60 HRC) med ytfinish jämförbar med slipning.

5. Processparametrar och deras inverkan på kvalitet

Samspelet mellan skärhastighet, matningshastighet och skärdjup definierar kvaliteten på den färdiga mikroaxeln. Varje parameter har en distinkt effekt på ytjämnhet, rundhet och kvarvarande spänning.

• Skärhastighet (Vc)– Högre hastigheter minskar i allmänhet uppbyggd kant och ger jämnare ytor, men de ökar också verktygsslitage och termisk belastning. Optimal hastighet hittas vanligtvis vid den övre gränsen för verktygets rekommenderade intervall.
• Matningshastighet (f)– Matningen per varv påverkar direkt den teoretiska ytråheten (Ra ≈ f² / (8·r) för en given nosradie). En lägre matning förbättrar finishen men minskar produktiviteten. För superprecision är matningarna ofta inställda mellan 1μm/varv och 5μm/varv.
• Skärdjup (ap)– Djupet bör vara minst två gånger nosradien för att säkerställa stabil skärning, men för stort djup ökar radiella krafter och avböjning. För mikroschakt är djup på 10μm till 50μm vanliga.

För att illustrera den kombinerade effekten, överväg ett mikroskaft i mässing (diameter 0,5 mm) svarvat med ett diamantverktyg (nosradie 0,05 mm). Med Vc = 300m/min, f = 2μm/varv och ap = 20μm är den teoretiska Ra ca 0,01μm, vilket är väl inom superprecisionsområdet. Men om matningen fördubblas till 4 μm/varv, ökar Ra till 0,04 μm – fortfarande acceptabelt men närmar sig gränsen för kritiska tillämpningar.

I praktiken måste valet av parametrar också ta hänsyn till maskindynamiken. Instabila skärförhållanden (klatter) kan uppstå vid vissa spindelhastigheter och matningskombinationer, vilket lämnar synliga vibrationsmärken på axelns yta. Avancerade processövervakningssystem använder accelerometrar för att upptäcka skrammel och justerar automatiskt spindelhastigheten eller matningshastigheten för att undertrycka den, vilket säkerställer en jämn ytkvalitet under hela produktionspartiet.

6. Kvalitetssäkring: Mätning och mätning

För att verifiera att en mikroskaft uppfyller superprecisionsspecifikationen krävs mätinstrument med nanometerupplösning. Följande tekniker används vanligtvis:

1. Interferometrisk längdmätning– Använder laserinterferometrar för att mäta diameter och längd med en noggrannhet bättre än ±0,1μm.
2. Rundhetsmätning– Utförs med en precisionsspindel och en LVDT-sond; rundhetsfel under 0,2μm är möjliga.
3. Ytprofilometri– Kontakt- eller beröringsfria profiler (interferometri med vitt ljus) mäter Ra- och Rz-värden över axelytan.
4. Koordinatmätmaskiner (CMM)– För komplexa mikroaxlar med flera funktioner kan en CMM med en penndiameter på 0,5 mm eller mindre inspektera form- och positionstoleranser.
5. Optiska komparatorer och visionsystem– Ge snabba, beröringsfria dimensionskontroller för produktion av stora volymer.

Utöver dimensionsinspektion bedöms materialintegriteten genom hårdhetstestning (micro-Vickers) och restspänningsmätning (röntgendiffraktion). Dessa är särskilt viktiga för axlar som kommer att genomgå efterföljande värmebehandling eller montering med interferenspassningar. Diagram för statistisk processkontroll (SPC) upprätthålls för kritiska parametrar, vilket möjliggör tidig upptäckt av processdrift och tillåter korrigerande åtgärder innan några delar som inte överensstämmer produceras.

Det är värt att notera att mätmiljön måste vara lika kontrollerad som bearbetningsmiljön. Temperaturfluktuationer, luftströmmar och golvvibrationer kan alla leda till mätfel. Därför är metrologilaboratorier vanligtvis placerade i renrum med temperaturstabilitet på ±0,1°C och vibrationsisoleringstabeller.

7. Tillämpningar inom kritiska branscher

Efterfrågan påMikroaxeldelar Super precisionssvarvningdrivs av flera högvärdiga sektorer där miniatyrisering och precision inte är förhandlingsbara.

• Medicinsk utrustning– Styrtrådar, kateterkomponenter och kirurgiska mikroborrar kräver skaft med exceptionell rakhet och släta ytor för att minimera vävnadstrauma. Rostfritt stål och nitinol är vanliga material, och processen säkerställer att ytjämnhet inte främjar bakteriell vidhäftning.
• Flyg och rymd– Bränsledoseringsventiler, hydrauliska ställdon och gyroskopkardan innehåller mikroaxlar som måste tåla extrema temperaturer och tryck. Superprecisionssvarvning av Inconel och titanlegeringar ger den nödvändiga utmattningsmotståndet och dimensionsstabiliteten.
• Bil– Bränsleinsprutningssystem för diesel- och bensinmotorer använder mikroaxlar som styr mätmunstycken med noggrannhet på mikronnivå. Processen minskar friktion och slitage, vilket bidrar till förbättrad bränsleekonomi och lägre utsläpp.
• Elektronik– Miniatyrmotorer för hårddiskar, kamerastabilisatorer och drönarkardaner förlitar sig på mikroaxlar med minimalt utlopp för att bibehålla rotationsnoggrannheten. Kopparberyllium och härdat stål väljs ofta för sina elektriska och mekaniska egenskaper.
• Optisk och fotonik– Fiberoptiska inriktningshylsor och mikropositioneringssteg innehåller axlar som styr ljus med submikron precision. Svarvningsprocessen ger ytor som är fria från repor och föroreningar, vilket säkerställer låg optisk förlust.

I var och en av dessa applikationer är förmågan att konsekvent producera axlar med diametrar ner till 0,1 mm och längd-till-diameter-förhållanden som överstiger 30:1 en konkurrenskraftig skillnad. Processen möjliggör också produktion av komplexa funktioner som koner, spår och gängor på samma mikroaxel, vilket minskar behovet av sekundära operationer.

8. Beständiga utmaningar och begränsningsstrategier

Trots framsteg,Mikroaxeldelar Super precisionssvarvningstår inför flera inneboende utmaningar som kräver kontinuerlig uppmärksamhet.

• Arbetsstyckets avböjning– Som diskuterats böjs smala skaft under skärkrafter. Begränsning inkluderar användning av stöd för ändstocken (strömförande centra), minska skärdjupet och använda motroterande verktygsbanor för att balansera krafter.
• Verktygsslitage– Även diamantverktyg slits med tiden, vilket påverkar ytfinishen. Regelbunden verktygsinspektion och övervakning av slitage i processen är väsentliga. Belagda verktyg och avancerade smörjmedel förlänger verktygets livslängd.
• Termisk distorsion– Värme som genereras under skärning kan orsaka expansion av både arbetsstycket och maskinstrukturen. Applicering av kylvätska, luftskärningstekniker och maskinuppvärmningsrutiner hjälper till att upprätthålla termisk jämvikt.
• Gradbildning– Vid in- och utträde av snitt kan små grader äventyra axelfunktionen. Gradningsprocesser som elektrokemisk avgradning eller abrasiv flödesbearbetning läggs ofta till som efterprocesssteg.
• Ytförorening– Fina partiklar eller kylmedelsrester kan påverka ytkvaliteten. Ultrarena bearbetningsmiljöer och efterprocessrengöring (t.ex. ultraljudstvätt) är standardpraxis.

För att ta itu med dessa utmaningar på ett holistiskt sätt använder många tillverkare en "closed-loop"-metod där processdata (krafter, temperatur, vibrationer) kontinuerligt samlas in och återkopplas till en maskininlärningsmodell som förutsäger optimala parametrar för varje ny batch. Denna datadrivna strategi har visat på förbättringar i första-passage-utbytet från under 80 % till över 95 % för komplexa mikroaxelgeometrier.
