En leverantör av medicinsk bearbetning väljs inte enbart utifrån maskinräkning. Amerikanska enhetsteam behöver bevis på att leverantören kan hålla den erforderliga geometrin, bevara materialidentitet, dokumentera inspektionsresultat, skydda kontrollerad CAD-data och kommunicera snabbt när en ritning inte kan tillverkas som släppt.
Sanluo Precision är en Shenzhen, Kina-baserad tillverkare och leverantör av precisions CNC medicinsk bearbetning. Dess angivna funktioner inkluderar femaxlig bearbetning, svarv-fräsning, schweizisk typ och centreringssvarvarbete, CNC-svarvning, precisionsslipning, EDM, tråd-EDM, laserbearbetning och mikrobearbetning. Företaget stödjer anpassade delar från utvecklingsarbete i ett stycke genom produktion i större volymer och listar medicinska applikationer som konstgjorda ledkulhuvuden, ryggradsfusionskomponenter, medicinska skruvar, kirurgiska verktyg, vaskulära delar, artificiella hjärtkomponenter, diagnostiska utrustningsdelar och ultraljudssonderrelaterade delar.
Den praktiska frågan är inte bara, "Kan den här butiken göra delen?" Det är om butiken kan tillverka delen upprepade gånger, bevisa vad den gjorde och reagera korrekt när produktionen avslöjar en svaghet i designen eller processen.
Sanluo Precision beskriver sin medicinska bearbetningstjänst som en teknisk tjänst i hela processen, som börjar med produktutveckling och sträcker sig genom massproduktion. Dess angivna arbetsflöde använder CAD/CAM/CAE-verktyg, CATIA-modellering, Mastercam-programmering, ANSYS-analys och produktionsstyrning genom MES. Den kombinationen är relevant när en del är svår att fixera, har djupa inre detaljer, innehåller tunna väggar eller kräver flera operationer för att bevara koncentriciteten.
För en ritningsgranskning, tillhandahåll den inbyggda CAD-filen när det är tillåtet, den släppta ritningen, revisionshistorik, materialspecifikation, förväntad årlig volym och alla kända funktioner som är kritiska för funktionen. Be leverantören identifiera problem med verktygsåtkomst, ostödda väggar, skarpa inre hörn, svåra referenspunkter, graderarrisker och funktioner som kan kräva EDM, slipning eller en sekundär operation. En användbar DFM-granskning bör resultera i specifika föreslagna ändringar, inte ett allmänt uttalande om att delen är "bearbetbar".
Prototypstöd bör också diskuteras i kommersiella termer. Bekräfta om den första artikeln kommer att använda samma materialkvalitet, maskiner, verktygsmetod, inspektionsutrustning och efterbehandlingsrutt avsedd för produktion. En prototyp gjord med en annan process kan bevisa designen men berätta lite om repeterbarhet vid volym. Sanluo uppger att det stöder beställningar i ett stycke såväl som högvolymprogram, så köpare bör fråga hur tillverkningsplanen förändras mellan dessa stadier.
Din anbudsförfrågan bör identifiera den exakta materialkvaliteten och skicket, inte bara "rostfritt stål" eller "titan". Sanluo listar implantat- och interventionsklassade rostfria stål, titanlegeringar, högtemperaturlegeringar, keramik, volframstål, PEEK, PEI, PAI och UPE bland sina understödda material. Tillämplig kvalitet, värmebehandling, hårdhetstillstånd, partispårbarhet och certifikatkrav måste fortfarande komma från dina design- och kvalitetsdokument.
Toleranser bör kopplas till funktion. Markera sanna kritiska dimensioner, referensförhållanden, utlopp, planhet, cylindricitet, gängkrav och ytfinishgränser istället för att tillämpa en snäv tolerans för varje funktion. Fråga hur varje kritisk egenskap kommer att inspekteras. En leverantör kan använda en CMM för positionsnoggrannhet, ett optiskt system för små profiler, kalibrerade mätare för gängor och ytbehandlingsutrustning för tätning eller lagerytor. Inspektionsmetoden har betydelse eftersom ett resultat endast är meningsfullt när mätosäkerheten och uppställningen är lämplig.
Ytbehandling ska anges som en del av deldefinitionen. Anodisering, passivering, elektropolering, beläggning, värmebehandling, rengöring, märkning och steriliseringskompatibilitet kan ändra dimensioner eller ytkemi. Förpackningar förtjänar samma uppmärksamhet. Definiera om delar behöver individuella påsar, ren hantering, skyddslock, fuktkontroll, partietiketter eller separata förpackningar för olika revisioner. Dessa detaljer blir ofta brådskande efter den första leveransen, när en bra bearbetad del anländer repad, blandad eller omöjlig att identifiera.

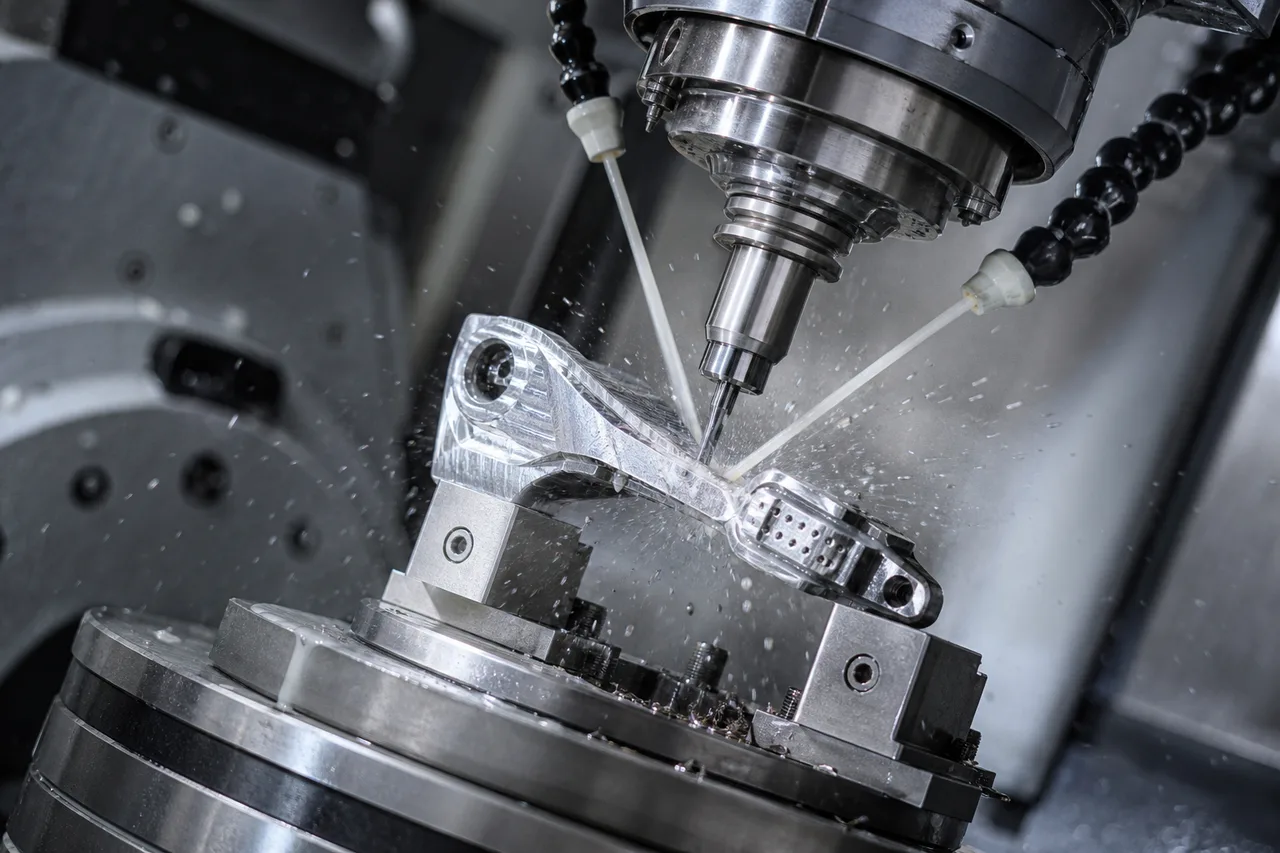

Processval bör följa detaljens geometri, material, toleransstapel och kvantitet. Femaxlig bearbetning är användbar när flera ytor måste nås i färre inställningar, när sammansatta ytor behöver kontrollerad verktygsorientering eller när upprepad omfixering skulle hota positionsnoggrannheten. Det kan minska antalet installationer, men det tar inte bort behovet av god datumplanering och inspektion. En dåligt definierad referensstruktur förblir ett problem på en femaxlig maskin.
Bearbetning av schweizisk typ är vanligtvis en stark passform för små, långa, smala delar med svarvade detaljer, korshål, gängor och upprepade produktionsbehov. Styrbussningsstöd hjälper till att kontrollera nedböjning nära skärzonen. Svarvfräsning passar delar som kombinerar rotationsegenskaper med frästa plattor, slitsar, hål eller oaxeldetaljer. Det kan minska överföringar mellan maskiner, vilket kan bidra till att bevara koncentriciteten och förkorta hanteringstiden.
EDM och tråd EDM har en plats när konventionell skärning inte kan nå ett smalt spår, vass inre profil, hårt material eller invecklad kontur. Avvägningen är processtid och behovet av att kontrollera omgjutna lager, värmepåverkade områden och efterprocessrengöring där så är tillämpligt. Precisionsslipning väljs ofta för lagerytor, täta cylindriska förhållanden eller kontrollerade ytbehandlingar efter värmebehandling. Mikrobearbetning medför sina egna risker: verktygsbrott, gradbildning, materialvariationer och inspektionsgränser blir mer betydande när funktionerna krymper.
| Behandla | Gemensam passform | Köparen avvägning för att bekräfta |
|---|---|---|
| Femaxlig CNC | Komplexa konturerade delar och funktioner med flera ansikten | Fixturstrategi, verktygsåtkomst och verifiering av svåra ytor |
| schweizisk typ | Små, smala svarvade delar och upprepad produktion | Styrning av stångstock, inställning av styrbussning och krav på avskärning eller ändfunktion |
| Svarvning-fräsning | Roterande delar med frästa eller off-axial funktioner | Datumöverföring och koncentricitet över kombinerade operationer |
| EDM eller tråd EDM | Hårda material, smala slitsar och otillgängliga profiler | Ytans skick, spolning, rengöring och cykeltid |
| Slipning eller mikrobearbetning | Fina ytskikt, små detaljer och nära geometrisk kontroll | Gradkontroll, inspektionsförmåga och känslighet för materialvariationer |

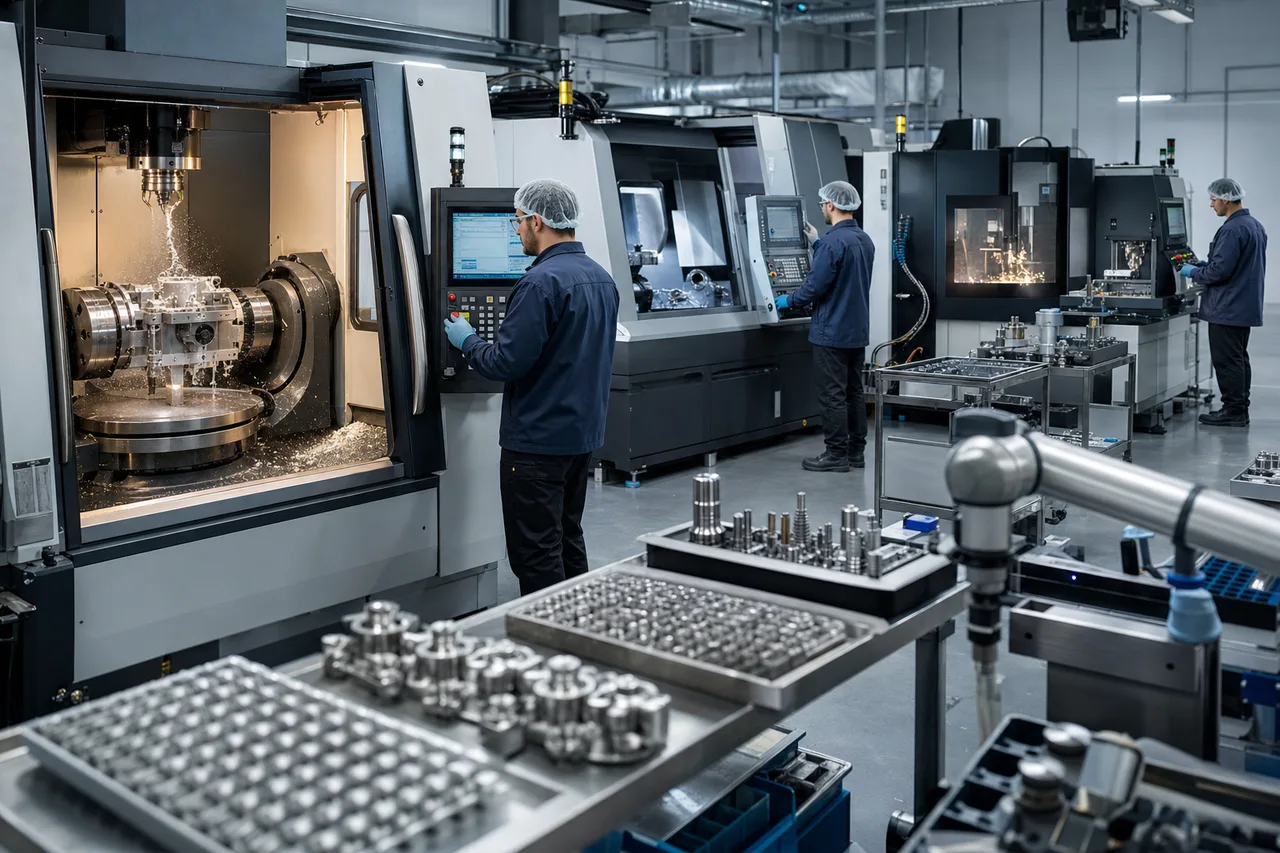

Sanluos bredare tjänsteutbud inkluderar CNC-svarvning, schweizisk bearbetning, svarvning, fräsning, slipning, EDM, tråd EDM, laserbearbetning och mikrobearbetning. En ljudkällaskonversation bör fråga vilken väg som föreslås, varför den passar delen och vilka egenskaper som kommer att kontrolleras efter varje större operation.
En komplett RFQ minskar två vanliga problem: offerter som inte kan jämföras och priser som ändras efter teknisk granskning. Skicka tillräckligt med information för att leverantören ska förstå delens risk, inte bara dess yttre form. Följande sekvens fungerar bra för nya komponenter och designöverföringar.
För en Kina-baserad leverantör, lägg till en dokumentkontrolldiskussion innan filer utbyts. Bestäm vilka filtyper som är nödvändiga, vem som får tillgång till dem, hur revisioner namnges och hur föråldrade data dras tillbaka. Om delen är reglerad eller kommersiellt känslig bör ditt inköpsavtal ta upp konfidentialitet, tillåten underleverantör, ägande av verktyg och godkännande av processändringar.
Sanluo Precision presenterar sitt medicinska bearbetningsarbete som mer än fristående skärning. Företaget beskriver ett uppkopplat arbetsflöde som använder CAD/CAM/CAE, CATIA för modellering, Mastercam för programmering, ANSYS-analys, MES-kontrollerad produktion och digital tvillingverifiering. Rent praktiskt kan dessa verktyg stödja olika delar av tillverkningskedjan: designgranskning och modellintegritet, skapande av verktygsbanor, ingenjörsanalys, produktionsstatuskontroll och virtuell kontroll innan ett program når maskinen.
Digital tvillingverifieringsyftar på att använda en digital representation av maskinen, verktyg, fixturer, lager och programmerad rörelse för att kontrollera den planerade operationen före skärning. Dess värde är störst på komplext femaxligt arbete, där kollisioner, överdriven verktygslutning, otillgängliga ytor och oväntade materialförhållanden kan vara dyra att upptäcka vid maskinen. Det ersätter inte första artikelbesiktning. Simulering kan bekräfta att en verktygsbana är rimlig; mätning bekräftar att den färdiga delen uppfyller ritningen.
MES-kontrollerad produktionbetyder att tillverkningsexekveringssystemet används för att hantera produktionsinformation såsom arbetsorder, routing, status och processposter. För en köpare av medicinsk utrustning är den användbara frågan vilken information som kan kopplas till det färdiga partiet. Fråga om leverantören kan koppla materialcertifikat, maskin- eller driftregister, inspektionsresultat, avvikande åtgärder och leveransdokument till ett artikelnummer och revision.
Företaget uppger också stöd för femaxlig bearbetning, svarvning-fräsning och centreringssvarvbearbetning. Dessa funktioner är relevanta för svåra komponenter, men köpare bör fortfarande begära en föreslagen väg för den specifika ritningen. Rätt teknisk partner förklarar var processen är stabil, var den är känslig och vilka bevis som kommer att genereras i varje steg. Du kan recensera Sanluo'sCNC medicinska precisionsbearbetningstjänstervid sidan av ditt RFQ-paket innan diskussionen påbörjas.
Applikationslistan som tillhandahålls av Sanluo omfattar både implantatrelaterade komponenter och utrustningsdelar. Det inkluderar konstgjorda ledkulhuvuden, ryggradsfusionsanordningar, medicinska skruvar, kirurgiska instrument, glaukomverktyg, artificiella hjärtdelar, kärlkomponenter, diagnostiska utrustningsdelar och ultraljudssonderrelaterade komponenter. Dessa applikationer medför inte alla samma tillverkningsrisk. En polerad lageryta, ett litet kirurgiskt verktyg och en kapslingskomponent kan kräva helt andra kontroller för bearbetning, inspektion, rengöring och förpackning.
För metalldelar listar Sanluo implantat- och interventionsgradigt rostfritt stål, titanlegeringar, högtemperaturlegeringar och volframstål. Titan kan vara svårt eftersom det genererar värme vid skärgränssnittet och reagerar dåligt på slarvigt verktygsval eller spånkontroll. Rostfria stål varierar mycket i arbetshärdningsbeteende och bearbetbarhet. Högtemperaturlegeringar kräver noggrann kontroll av skärförhållanden och verktygsslitage. Volframstål ger problem med hårdhet och kantslitage som kan gynna EDM eller slipning för vissa egenskaper.
De listade icke-metalliska materialen inkluderar keramik, PEEK, PEI, PAI och UPE. Tekniska polymerer är inte bara mjukare versioner av metall. De kan krypa, absorbera fukt, deformeras under fastspänning eller uppvisa olika dimensionsbeteende efter bearbetning. Keramiska delar kan kräva specialverktyg och hantering eftersom kantflisning kan inträffa även när den nominella geometrin är korrekt. Din anbudsförfrågan bör ange om materialet används i ett implantat, instrument, diagnostisk enhet eller icke-patientkontakt, eftersom förväntningarna på rengöring, yta och dokumentation kan skilja sig åt.
Materialvalet förblir enhetsdesigners ansvar. Leverantören kan flagga bearbetningsproblem, föreslå en tillverkningsvänlig kvalitet och identifiera troliga fellägen, men den bör inte i det tysta ersätta ett material eftersom det är lättare att skära. Bekräfta den godkända materiallistan, certifikatformatet, partiidentifikation och eventuella restriktioner för återvunnet innehåll, beläggningar eller extern värmebehandling innan produktionen påbörjas.
En bearbetningsleverantör bidrar med tillverkningsbevis; enhetstillverkaren förblir ansvarig för den färdiga enhetens regulatoriska strategi, designkontroller, riskhantering, verifiering, validering och marknadsinlämning. Den skillnaden spelar roll. Ett intyg om överensstämmelse visar inte i sig att en komplett medicinteknisk produkt är säker, effektiv eller överensstämmer med alla tillämpliga amerikanska krav.
Sanluos webbplats listar ISO 9001:2008 och ISO 14001:2004 certifieringar. Köpare bör begära aktuella certifikat, omfattningsförklaringar, uppgifter om utfärdande organ och utgångsstatus under kvalificeringen. Eftersom de listade standarderna är äldre utgåvor, anta inte att de uppfyller alla krav i din leverantörskvalitetsprocedur. Fråga hur leverantören hanterar dokumentkontroll, kalibrering, avvikande produkt, korrigerande åtgärder, utbildning, leverantörskontroller, processförändringar och registerlagring.
Spårbarhet bör definieras på partinivå. Beroende på komponenten kan du behöva koppla inkommande materialvärme eller partiinformation till arbetsordern, maskindrift, inspektionsresultat, extern bearbetning, förpackningsetiketter och leverans. Om delen är serialiserad eller lasermärkt, bekräfta hur märkningen påverkar ytan och hur märket verifieras. Om en avvikelse uppstår, kom överens om inneslutning och disposition innan det första produktionsproblemet dyker upp.
Enhetstillverkaren måste också kontrollera den godkända ritningen, specifikationerna, acceptanskriterierna och ändringsprocessen. En bearbetningsleverantör bör inte revidera en dimension, material, finish eller processväg utan skriftligt tillstånd när den förändringen kan påverka enheten. Behandla leverantörsregister som kontrollerade indata till din kvalitetsfil, inte som en ersättning för din egen design- och produktionsdokumentation.
Ledtiden börjar innan det första spånet skärs. Ritningsgranskning, offert, materialanskaffning, programmering, fixturer, utvändig efterbehandling, första artikelbesiktning, korrigeringar, godkännande och internationell transport kan var och en påverka tidtabellen. Be om dessa steg separat istället för att acceptera en bred leveransuppskattning. En prototyp kan röra sig snabbt om material är tillgängligt, men produktionstiden kan ändras när en speciell legering, keramisk kvalitet, beläggning eller kvalificerad extern process krävs.
Inspektionskommunikation bör överenskommas innan inspektionen påbörjas. Bekräfta rapportformatet, enheter, ritningskonvention för ballonger, provtagningsplan, behandling av saknade egenskaper och metod för att rapportera resultat utanför toleransen. För komplexa delar, fråga om leverantören kommer att tillhandahålla inspektionsdata per funktion eller endast ett certifikat för godkänt/underkänd. Ett kort videosamtal runt den första artikelrapporten löser ofta datum- och tolkningsproblem snabbare än en lång e-postkedja.
Säker CAD-hantering förtjänar en skriftlig process. Använd en kontrollerad överföringskanal där det är möjligt, begränsa åtkomsten till personal som behöver filerna och identifiera den aktuella revisionen i filnamnet och inköpsdokumentationen. Klargör om underleverantörer får CAD-data för värmebehandling, beläggning, slipning, rengöring eller inspektion. Ditt avtal bör ange att underleverantörer inte tillåter okontrollerade designändringar eller återanvändning av egna modeller.
Leveransberedskap inkluderar mer än ett spårningsnummer. Bekräfta exportdokument, kommersiella fakturadetaljer, packlistor, partietiketter, certifikat, inspektionsrapporter och den mottagande inspektionsplanen. Om delarna är känsliga för kontaminering eller kosmetiska skador, definiera hur de ska skyddas under transporten. Sanluosanpassat medicinsk CNC-bearbetningsstödbör utvärderas mot dessa operativa krav, inte bara mot det noterade enhetspriset.
Skicka Sanluo Precision den släppta ritningen, 3D-modellen, material- och finishkrav, förväntade kvantiteter, måltidpunkt och inspektionsförväntningar. Inkludera de funktioner som är svårast att tillverka eller mest kostsamma att göra fel. Om du fortfarande är under utveckling, säg det. En leverantör kan ge bättre råd när den vet om det omedelbara målet är designfeedback, en funktionell prototyp, en första artikel eller upprepad produktion.
Be om en processrekommendation, DFM-kommentarer, antaganden utanför processen, inspektionsplan, spårbarhetsdokument och en stegvis uppskattning av ledtid. För komplexa eller miniatyrkomponenter, begär bekräftelse på fixtur, verktygsåtkomst, gradkontroll, ytbehandling, rengöring och förpackning innan du godkänner offerten. Det är den punkt där teknisk tydlighet är billigast.
Dela ditt ritpaket och produktionskrav med Sanluo Precision för att diskutera processval, tillverkningsbarhet, inspektionsregister och en praktisk väg från prototyp till produktion.
