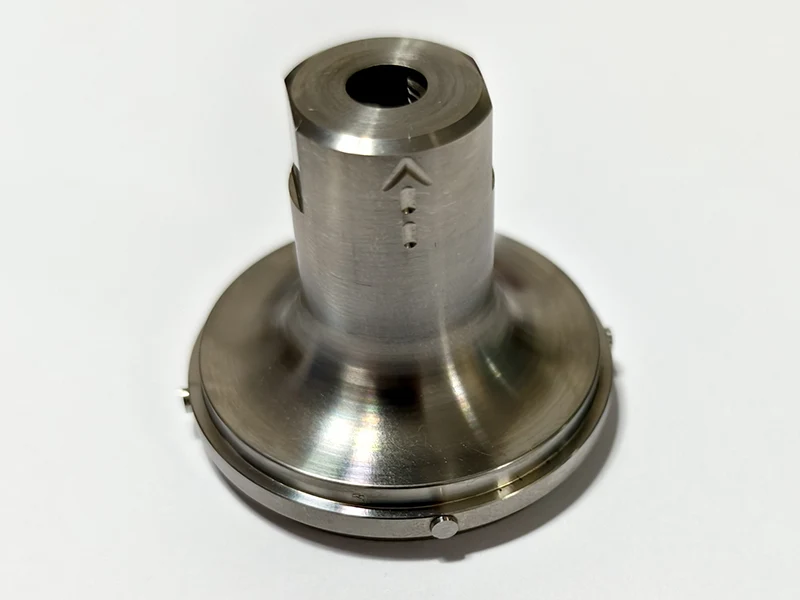

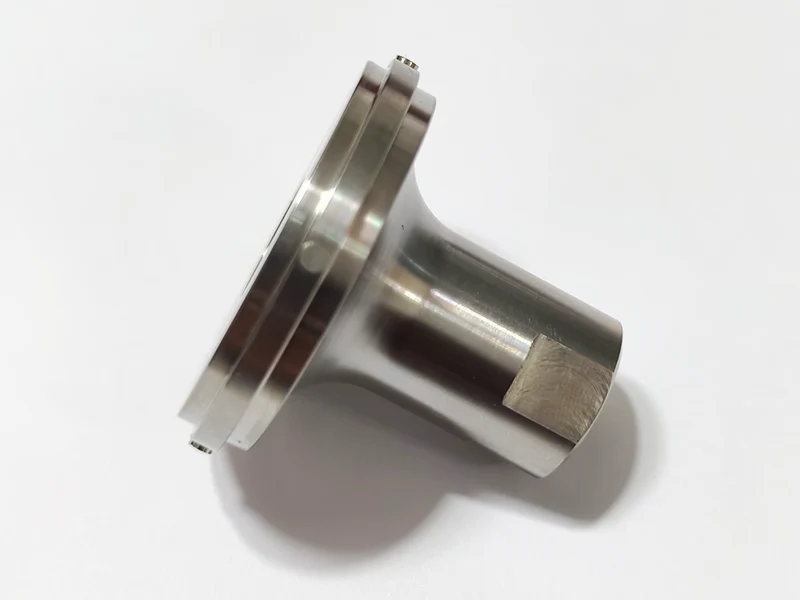

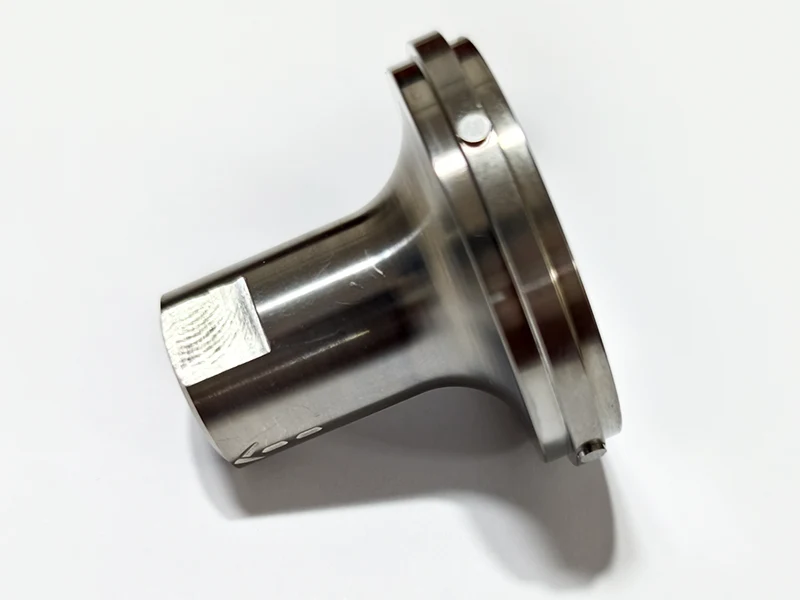

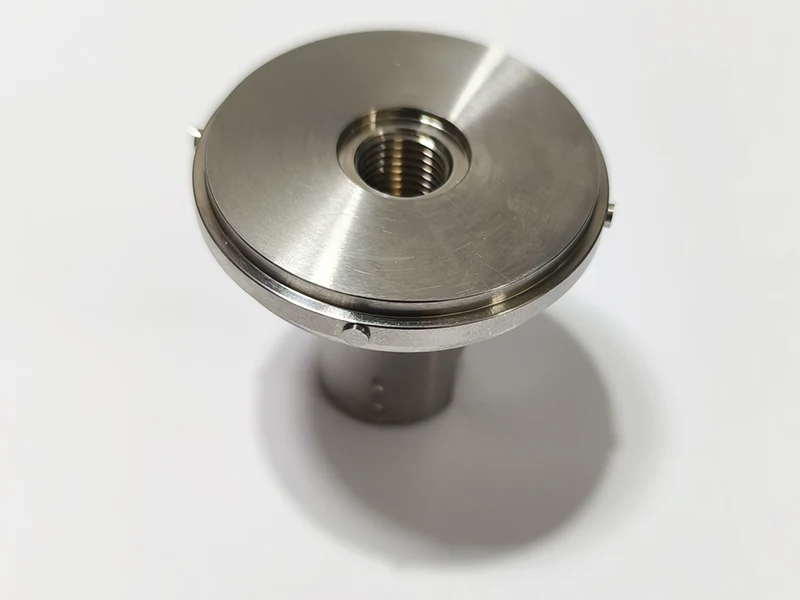

Svarvade delar

Sanluo Precision är en ledande tillverkare och leverantör av svarvade delar i Kina, med 18 års teknisk ackumulering inom svarvbearbetning, vilket ger kunderna CNC-svarvbearbetningstjänster med hög precision. Vi erbjuder professionella kundanpassade CNC-svarvbearbetningstjänster för olika industrier, vilket stöder anpassningen av komplexa och svåra delar. Från enkel cylindrisk svarvning till komplex kontursvarvning, vi uppfyller bearbetningskraven för olika roterande delar, och uppfyller helt de stränga standarderna för avancerad tillverkning av precisionssvarvade detaljer.

Skicka förfrågan

Produktbeskrivning

Svarvningsteknik

Sanluo Precisions svarvningsprocess för svarvade delar använder avancerad teknik, där arbetsstycket roterar som huvudrörelsen och verktyget matas som skärrörelsen för att avlägsna överflödigt material och bilda en roterande yta. Svarvelement inkluderar skärhastighet Vc=πDn/1000, matningshastighet f och skärdjup ap, som är rimligt anpassade för att säkerställa kvalitet och effektivitet. Svarvningsmetoder inkluderar cylindrisk svarvning, plansvarvning, invändig hålsvarvning, gängsvarvning, räfflor och avstickning, formsvarvning etc., valda enligt detaljens egenskaper. Svarvnoggrannhet: grovsvarvning IT11-12-sort, halvfärdig svarvning IT9-10-sort, slutsvarvning IT7-8-sort, precisionssvarvning IT5-6-sort. Ytjämnhet: grovsvarvning Ra12,5-25μm, halvfinsvarvning Ra3,2-6,3μm, slutsvarvning Ra0,8-1,6μm, precisionssvarvning Ra0,2-0,4μm.

Stationsnoggrannhet

Dimensionsnoggrannhet	OD	ID	T（C）	DP	DA
enhet:±/mm	0.002	0.002	0.002	0.002	0.0001
Geometrisk noggrannhet	Rundhet	Koaxialitet	Rakhet	Cylindricitet	Cirkulär runout
enhet:±/mm	0.002	0.004	0.002	0.005	0.002
Produktionskapacitet	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
Produktionscykel	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar

De konfigurerade testinstrumenten och mätverktygen inkluderar: CMM-koordinatmätmaskin, bildmätinstrument, projektor, laserdiametermätare, laserinterferometer, grovhetsmätare, rundhetsmätare, verktygsmikroskop, stereomikroskop, mikrometer, stiftmätare, mätklocka, mikrometer med 0,0001 mm noggrannhet, mätare för 0,0001 mm, elektronisk hårdhetsmätare, blockhöjdsmätare, blockhöjdsmätare.

Typiska applikationsfall

Som en professionell tillverkare av svarvade detaljer används Sanluo Precisions produkter i stor utsträckning: standarddelar (bultar, muttrar, stift, bussningar, brickor, etc., med stora partier och IT8-10-gradeprecision; optiska axlar med diameter φ10-100mm, rakhet 0,02mm/100mm, ytbehandlade Ra08-μm, precisionsförkromade delar, förkromade delar, förkromade delar. (spindlar med utlopp 0,005 mm, yta Ra0,2μm, dynamisk balans G0,4-G1,0 kvalitet; blyskruvar med stigningsnoggrannhet 0,01 mm, blyackumulerat fel 0,02 mm; ventilkärnor med passningsspel 0,005-0,01 mm och bra tätningsprestanda, eccentrisk axel, 0 mm excentricitet av två centra 0,02 mm; splineaxlar med tandprofilnoggrannhet IT7, kuggavstånd 0,02 mm sfäriska ytor med sfäriska ytor 0,05 mm, yta Ra0,8 μm, stora delar (rullar med diameter φ300-800 mm, längd 0 mm, 0 mm vindkraft; axlar med diameter φ200-500mm, ytbesprutade). Vi har tillhandahållit skräddarsydda CNC-svarvbearbetningstjänster för företag som CRRC, Zhenhua Heavy Industries, NGC Transmission, Hangzhou Gearbox Group, etc., med en årlig svarvbearbetningsvolym på 1 miljon stycken, med avancerad teknik och pålitlig kvalitet.

Tekniska parametrar för utrustning

Parameterkategori	Parameterdetaljer
Utrustningsmodell	Swiss DT 26SII
Kärnpositionering	Pålitlig, flexibel och högproduktiv svarv av schweizisk typ
Bearbetningskapacitet	Maximal stångdiameter 26 mm
Verktygssystem	Flexibel verktygskonfiguration gör att maskinen kan utrustas med upp till 28 verktyg, inklusive 14 elverktyg
Sängstruktur	Solid bädd och optimerad rörelseaxelstruktur säkerställer att maskinen har den bästa styvheten
Kärnfördelar	Flexibel och pålitlig, lätt att använda och kan avsevärt förbättra produktiviteten
Typiska applikationer	precisionssvarvade delar osv

Parameterkategori	Parameterdetaljer
Utrustningsmodell	QRX-50MSY L
Kärnpositionering	Effektiv synkron bearbetning av komplexa axel- och skivdelar
Antal axlar och länkage	4-axligt länkage
Y-axel Slag	80 mm (±40 mm)
Kärnkonfiguration	Dubbla spindlar + övre och nedre revolver (båda med elverktygshållare och Y-axel)
Bearbetningskapacitet	Stångens bearbetningskapacitet Φ52 mm, chuckstorleken stöder 6 tum/8 tum
CNC-system	MAZATROL SMOOTH G 4-axligt länkage CNC-system, pekskärmsdrift med störningskontroll
Kärnfördelar	Två oberoende bearbetningsområden, möjliggör synkron bearbetning och balanserad skärning av dubbla arbetsstycken, fördubblar bearbetningseffektiviteten
Typiska applikationer	precisionssvarvade delar osv
