Precisionsbearbetningsdel

Sanluo Precision är en professionell tillverkare och leverantör av precisionsbearbetningsdelar i Kina, med bearbetningsförmåga för olika typer från enkla axelhylsor till komplexa specialformade delar. Precisionsgraden för noggrann bearbetning sträcker sig från IT2 till IT7, med dimensionstolerans på ±0,001 mm～±0,01 mm, geometrisk tolerans på ±0,003 mm～±0,008 mm och ytjämnhet Ra på 0,1–1,6 μm, som kan uppfylla kraven på högprecisionsutrustning och elektroniska delar av maskiner eller halvledarprodukter. komponenter, instrument och mätare och andra industrier. Vi tillhandahåller skräddarsydda tjänster för precisionsbearbetning av delar till företag över hela världen och stödjer anpassning av komplexa och svåra delar.

Skicka förfrågan

Produktbeskrivning

Omfattning av bearbetningstyper

Precisionsbearbetningsdelar i Sanluo Precisions bearbetningsanläggning inkluderar:

① Axeldelar (optisk axel, stegad axel, splineaxel, excentrisk axel, vevaxel) med längden 5 mm–1500 mm och diametern Φ1 mm～Φ300 mm;

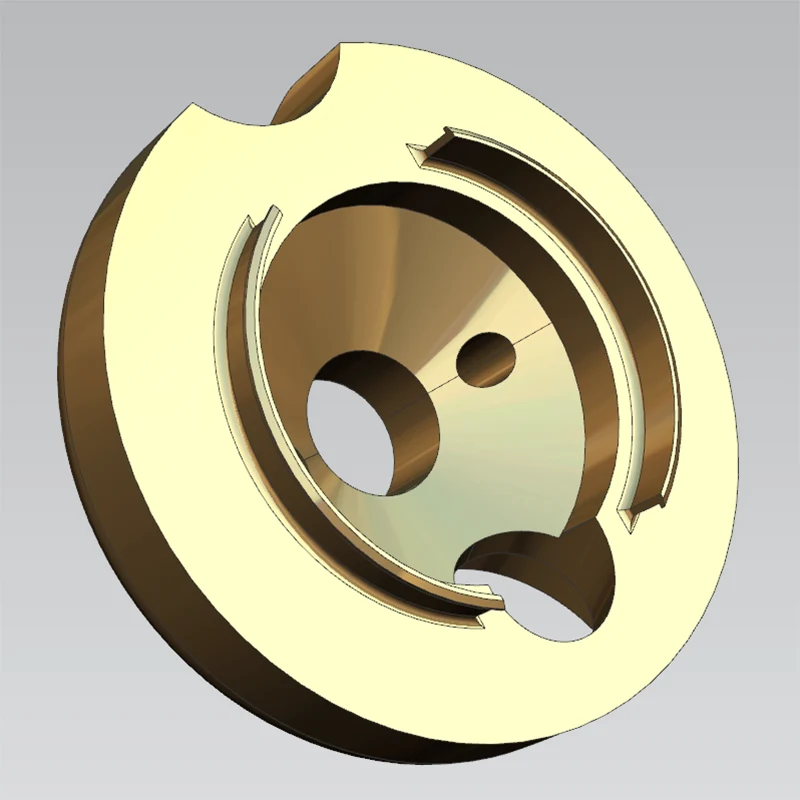

② Skiv- och hylsdelar (fläns, kugghjul, remskiva, axelhylsa, bussning) med ytterdiameter Φ10mm～Φ500mm;

③ Låddelar (skal, säte, fäste, koppling) med maximal bearbetningsstorlek 1200mm×800mm×600mm;

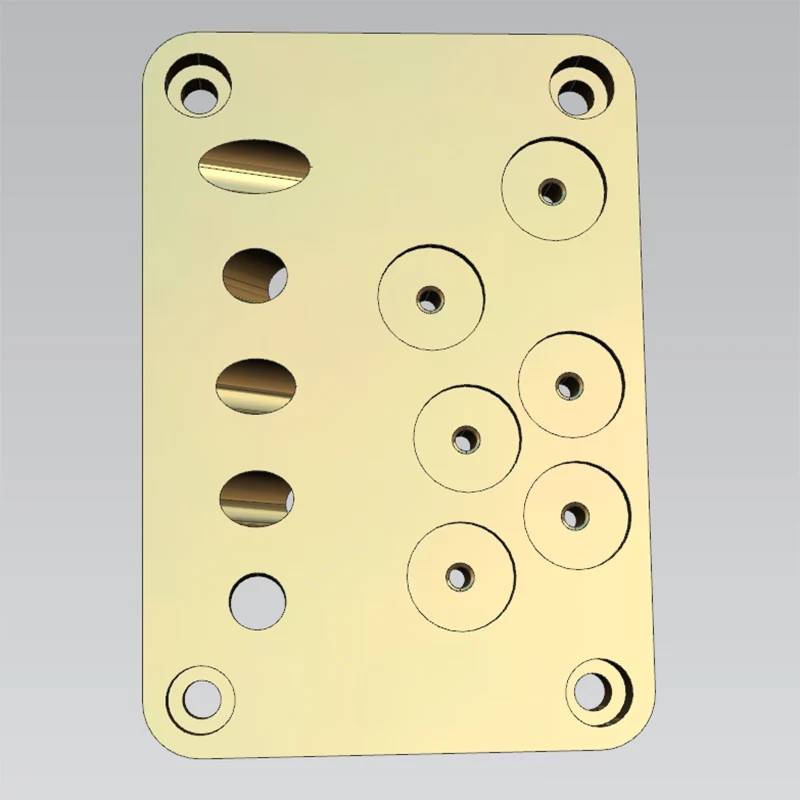

④ Plåtdelar (panel, bottenplatta, skiljeplatta, fästplatta) med tjocklek 0,5 mm–100 mm;

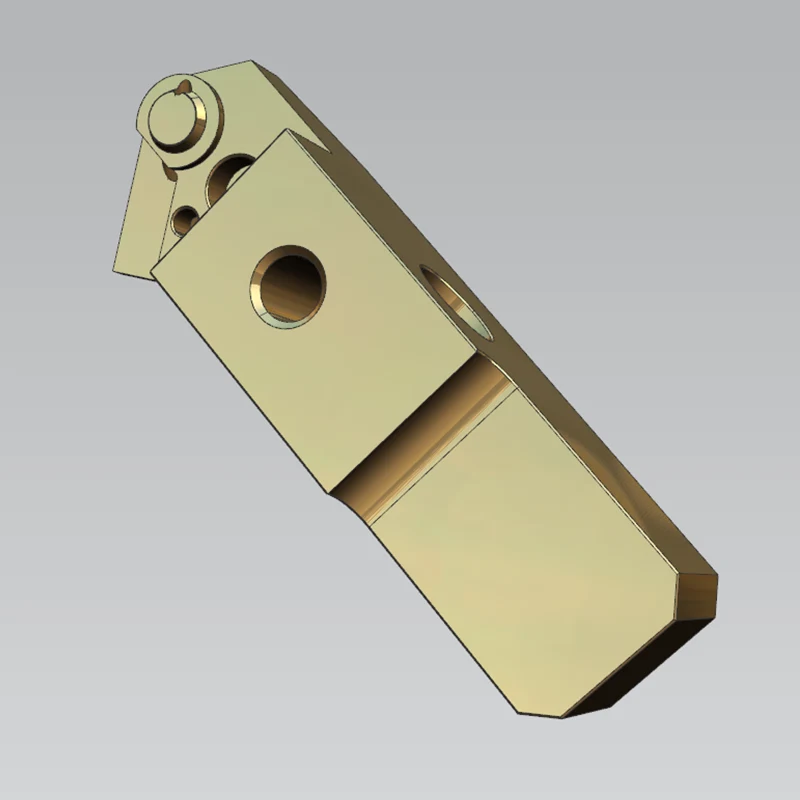

⑤ Specialformade delar (stödarm, vipp, gaffel, vevstake) med komplexa krökta ytor och tunnväggiga strukturer.

Arbetsstationsnoggrannhet

Dimensionsnoggrannhet	L (X)	W（Y）	H（Z）	SH	SW
enhet:±/mm	0.002	0.002	0.001	0.002	0.002
Geometrisk noggrannhet	flathet	parallellitet	vinkelräthet	grovhet	symmetri
enhet:±/mm	0.002	0.002	0.002	Ra0,1	0.002
produktionskapacitet	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
produktionscykel	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar

Konfigurerade testinstrument och mätverktyg inkluderar: CMM (Coordinate Measuring Machine), bildmätinstrument, projektor, laserdiametermätare, laserinterferometer, ojämnhetsmätare, rundhetsmätare, verktygsmikroskop, stereomikroskop, mikrometer, stiftmätare, mikrometerskiva, ultraprecisionsmikrometer, gängmätare, elektronisk höjdmätare, hårdhetsmätare, tjockleksmätare.

Kvalitetssäkring

Ett strikt system med tre inspektioner implementeras för precisionsbearbetningsdelar, nämligen egenkontroll av operatörer, patrullinspektion av heltidsinspektörer och slutinspektion av kvalitetsavdelningen. Utrustad med CMM, projektor, mikrometer, nockmätare, höjdmätare, grovhetsmätare, hårdhetsmätare och annan testutrustning, är CMK för nyckeldimensioner ≥1,67. Kvalitetsverktyg som APQP (Advanced Product Quality Planning), FMEA (Failure Mode and Effects Analysis), MSA (Measurement System Analysis), SPC (Statistical Process Control) och PPAP (Production Part Approval Process) antas för att säkerställa stabiliteten i delkvaliteten. Kvalitetsspårning i hela processen från första artikelidentifiering → provproduktion i små partier → massproduktion. Sanluo Precision har tillhandahållit kundanpassade precisionsbearbetningstjänster till kunder inom automationsutrustning, robotik, 3C-elektronik, halvledar-, medicin-, optik- och andra industrier, med en kundnöjdhetsgrad på mer än 95%.

Tekniska parametrar för utrustning

Parameterkategori	Parameterdetaljer
Utrustningsmodell	MILL P 500 VHP (mycket hög precision)
Kärnpositionering	Mikrobearbetning och ytbehandling på spegelnivå
Spindelsystem	Utrustad med Step-Tec 42 000 rpm spindel, HSK-E40 gränssnitt med hög styvhet
Strukturella egenskaper	Symmetrisk struktur med hög termisk stabilitet och polymerbetongbädd, som effektivt undertrycker termisk drift och strukturell deformation
Nyckelnoggrannhet	Bearbetningsstabilitet och repeterbarhetsnoggrannhet ±2µm
CNC-system	Kan utrustas med Heidenhain TNC 640 eller Siemens Sinumerik system
Core Advantage	Uppnår utmärkt ytkvalitet under höghastighetsskärning med låg vibration, med demonstrationsdelar som når spegeleffekt
Typisk tillämpning	Medicinsk, halvledare, optisk precisionsbearbetningsdel, etc.

Parameterkategori	Parameterdetaljer
Utrustningsmodell	HSM700
Stämpla	Mikron (Schweiz)
Kärnpositionering	Höghastighetsbearbetningscenter som tillhandahåller lösningar för små precisionskomponenter i nya energifordon
Axelnummer	/
Rörelseprestanda	Snabbförflyttningshastighet för 3 rörelseaxlar 40m/min
Sängstruktur	Polymergranitbädd för termisk stabilitet och vibrationsreducering
CNC-system	Utrustad med Heidenhain iTNC530-system för att säkerställa bearbetningskonsistens
Typisk tillämpning	Givarhus, motorkontakt och annan precisionsbearbetningsdel
