Mikroelektrisk urladdningsbearbetning

Sanluo Precision är en ledande tillverkare och leverantör av bearbetning av mikroelektrisk urladdning i Kina, med precisionsbearbetningsteknik på mikronanonivå, vilket ger kunderna mikro-EDM-bearbetningstjänster på submikronnivå. Det erbjuder professionella skräddarsydda mikro-EDM-bearbetningstjänster för avancerade tillverkningsområden som precisionsinstrument, optiska enheter, mikrofluidchips, mikro-elektromekaniska system (MEMS) och stöder anpassning av komplexa och svåra delar. Den bryter igenom begränsningarna för traditionell bearbetning, realiserar ultraprecisionsbearbetning i mikronskala och uppfyller helt de stränga kraven för avancerad tillverkning för bearbetning av mikroelektrisk urladdning.

Skicka förfrågan

Produktbeskrivning

Ultraprecisionsprocess

Sanluo Precisions bearbetningsanläggning har bemästrat ultraprecisionsprocessen för bearbetning av mikroelektriska urladdningar. WEDG trådslipning: volframtråd EDM trådslipning med φ0,01 mm till φ0,05 mm används för att bearbeta mikroskaftelektroder med en diameter på φ0,02 mm till φ0,5 mm, diameternoggrannhet ±0,001 mm, cylindricitet 0,002 mm, ytråhet 0,1 mm. Mikroenergiurladdning: enkelpulsenergi är 10⁻⁸ till 10⁻¹⁰ joule, urladdningspunktens diameter är mindre än 3μm, material avlägsnas på atomnivå och ytkvaliteten är god. Precisionsservo: matningsupplösning på nanometernivå, adaptiv gapkontroll, realtidsdetektering av urladdningsstatus. Konstant temperatur och luftfuktighet: bearbetningsmiljöns temperatur är 20±0,1 ℃, luftfuktigheten är 50±2%, aktiv vibrationsisolering för att säkerställa stabilitet. Onlinedetektering: lasermätning, vitljusinterferometer, atomkraftmikroskop, med en noggrannhet på upp till nanometernivå.

Stationsnoggrannhet

Dimensionsnoggrannhet	OD	ID	DP	SW	SH
enhet:±/mm	0.001	0.001	0.001	0.001	0.001
Geometrisk noggrannhet	Rundhet	Koaxialitet	Cylindricitet	Symmetri	Koncentrisitet
enhet:±/mm	0.001	0.002	0.002	0.002	0.002
Produktionskapacitet	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
Produktionscykel	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar

Mikroelektrodteknik

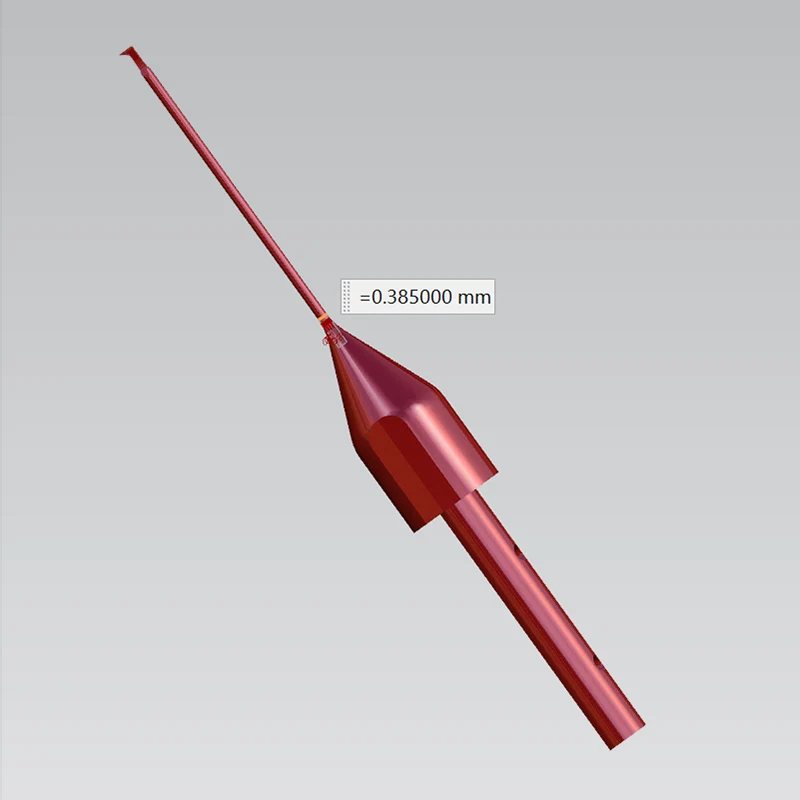

Sanluo Precisions bearbetningstjänster för mikroelektrisk urladdning täcker flera industrier. Precisionsformar: fina insatser av plastformar med en funktionsstorlek på 0,1 mm till 0,5 mm. Mikrokärnstavar av pulvermetallurgiformar med en diameter på φ0,3 mm och en längd på 15 mm. Flygfält: precisionsfilmhål för turbinblad med en håldiameter på φ0,3–0,8 mm och en lutningsvinkel på 20–30°. Porösa plattor av bränslemunstycken med en håldiameter på φ0,15 mm till 0,3 mm och 50 till 100 hål. Mikrotänder på minimalt invasiva kirurgiska knivar med en tanddelning på 0,2 mm och en tandhöjd på 0,03 mm. Sidohål på katetrar med en diameter på φ0,1–0,3 mm och jämn fördelning. MEMS: mikrohål av piezoelektrisk keramik med en diameter på φ0,05 mm till 0,2 mm. Kiselbaserad mikrostrukturbearbetning med funktionsstorlek <0,1 mm. Företaget har tillhandahållit skräddarsydda mikrobearbetningstjänster för Huawei, BYD, Murata Manufacturing och andra företag, och bearbetar 100 000 mikrodelar årligen.

Tekniska parametrar för mikroelektrisk urladdningsbearbetningsutrustning

Parameterkategori	Parameterdetaljer
Utrustningsmodell	SX-100HPM
Kärnpositionering	3D-mikro EDM-fräsning med hög precision, bearbetning av mikrobucklor
Antal yxor och slag	X/Y/Z/Z2-axelslag: 250x150x150x150 mm
Nyckelnoggrannhet	Positioneringsnoggrannhet ±2μm, upplösning 0,1μm
Mikrobearbetningsförmåga	Kan bearbeta de minsta Φ0,01mm (10μm) mikrohålen
Spindelns matningshastighet	Maximal Z-axel 650 mm/min; max X/Y-axel 800 mm/min
Kärnfördelar	Utrustad med on-line mikroelektrodberedning och lasermätningsfunktioner; kan användas som en CNC micro EDM fräsmaskin
Typiska applikationer	Precisionsbearbetningsdelar för mikroelektriska urladdningar etc

Parameterkategori	Parameterdetaljer
Utrustningsmodell	HQ-UA40
Kärnpositionering	Spegelytbearbetning av högprecisionsmikroformar
Antal yxor och slag	3-axlig. X/Y/Z slaglängd: 400×300×300 mm
Nyckelnoggrannhet	Positioneringsnoggrannhet ≤0,005 mm, optimal ytjämnhet 0,07 µm
Pulsströmförsörjning	Den lägsta bearbetningsströmmen är endast 0,1A, utrustad med en mängd olika specialkretsar som spänningsstabiliserande krets för finish och lågförlustkontrollkrets
Kärnfördelar	Kan uppnå verklig spegelytbearbetning; CNC-system av busstyp med en kontrollupplösning på 0,01μm
Typiska applikationer	Mikroelektrisk urladdningsbearbetning för förpackning av formar, kopplingar och andra högprecisionsprodukter
