Mikro EDM

Mikrobearbetningsförmåga

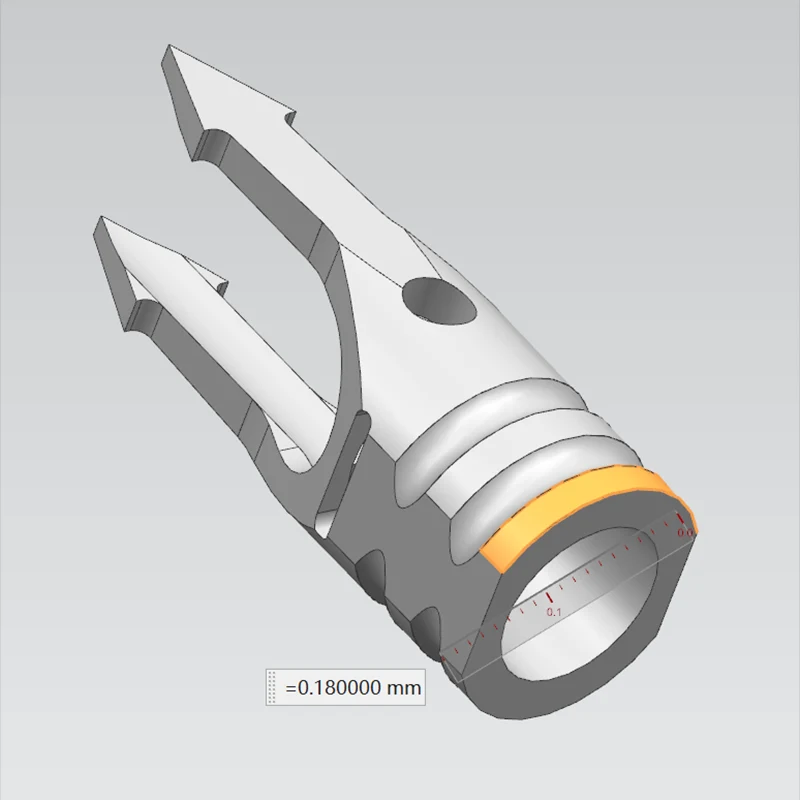

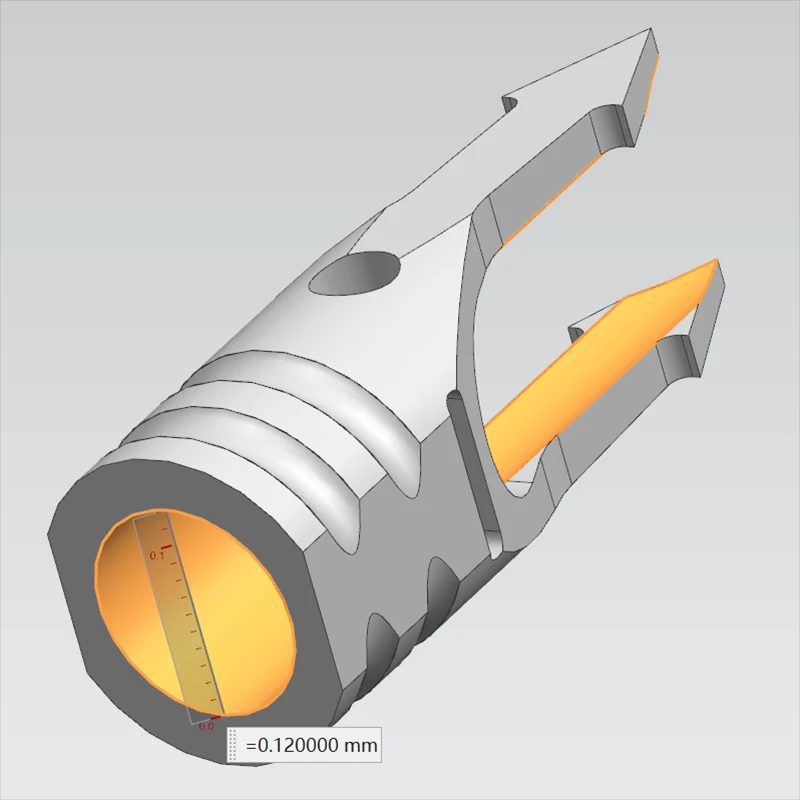

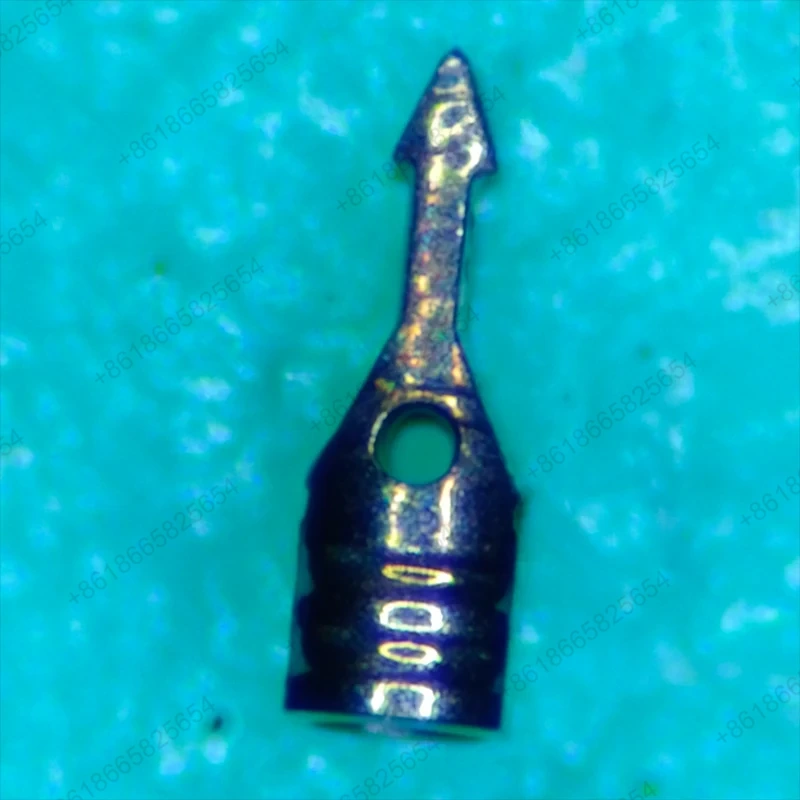

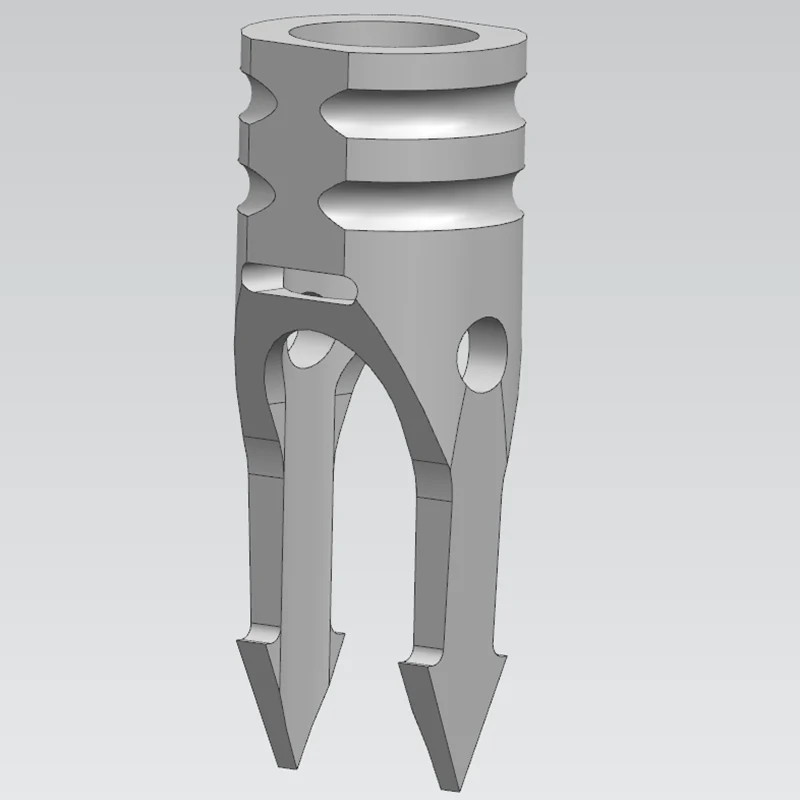

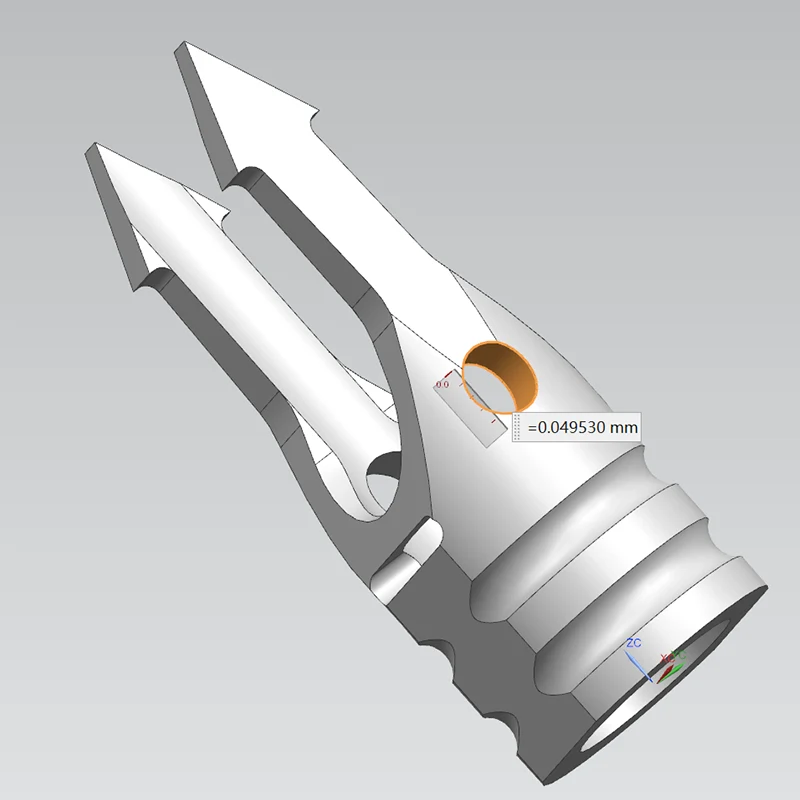

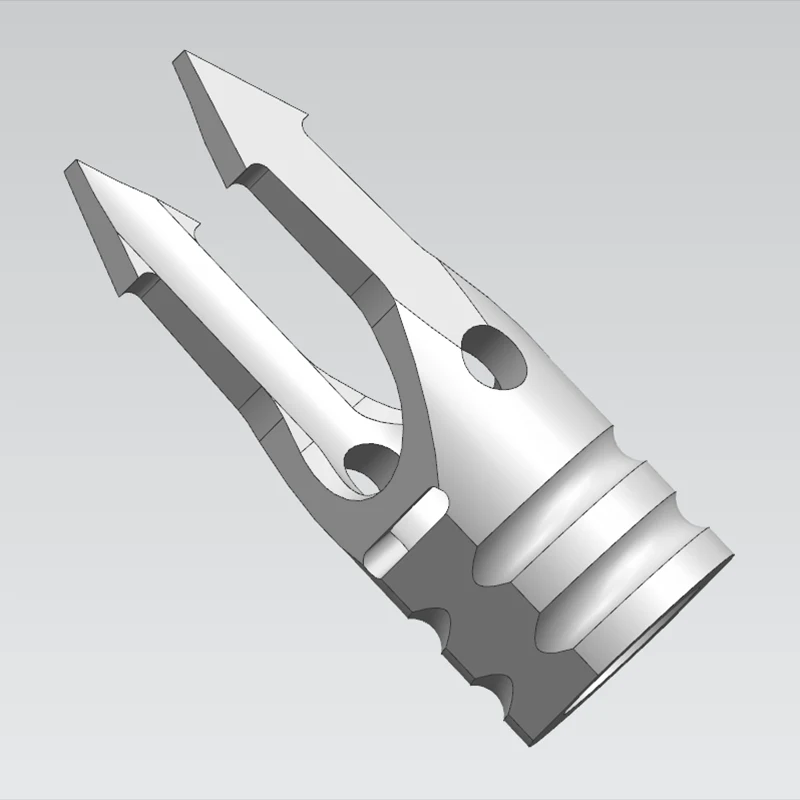

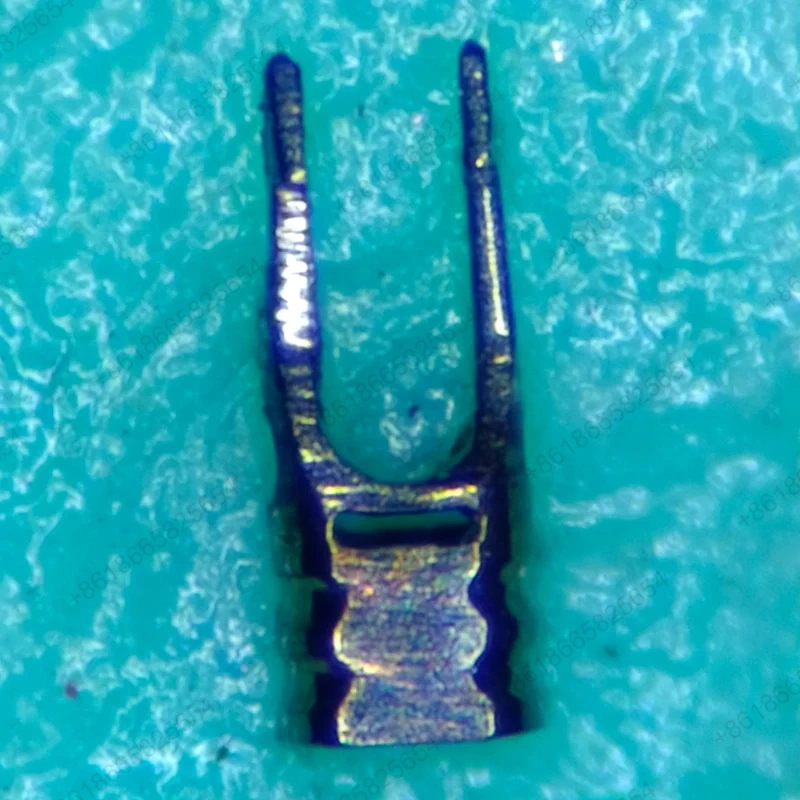

Sanluo Precisions bearbetningsanläggning ligger i den höga delen av branschen när det gäller mikrobearbetningsnivå. Bearbetning av mikrohål: minsta håldiameter är φ0,02 mm, djup-diameterförhållande ≥50:1, hålpositionsnoggrannhet ±2μm, rundhet ≤0,005 mm. Mikroaxelbearbetning: minsta diameter är φ0,01 mm, längd-diameterförhållande ≥20:1, cylindricitet ≤0,003 mm, ytjämnhet Ra ≤0,4μm. Bearbetning av mikrohålrum: minsta funktionsstorlek är 0,05 mm, kavitetsdjup ≤10 mm, ytjämnhet Ra0,2-0,8μm. Bearbetning av mikrospår: spårbredd 0,1 mm till 0,5 mm, djup-breddförhållande ≥10:1, sidoväggens vertikalitet större än 85 grader. Utrustningen är utrustad med en högprecisionsmikro EDM-maskin med en positioneringsnoggrannhet på 0,5 μm och en spindelgång på mindre än 0,001 mm. Temperatur- och fuktighetskontrollstandarderna för dess verkstad med konstant temperatur är 20 ℃ ± 0,2 respektive 50 % RH ± 3.

Micro EDM Station Noggrannhet

Tillverkning av mikroelektroder

Sanluo Precision har avancerad mikroelektrodtillverkningsteknik och är en professionell tillverkare av mikro-EDM. Elektrodmaterial inkluderar volframtråd, volframkoppar, röd koppar, med en diameter på φ0,02 - 0,5 mm. Företagets elektrodtillverkning: WEDG EDM trådslipning används för att bearbeta mikroaxelelektroder med en diameternoggrannhet på ±0,002 mm och ytan Ra0,2μm. Blockelektrod: mikrofräsning eller EDM används för att tillverka mikroformningselektroder. Volframelektrodförlust <0,1%, volframkopparelektrodförlust <0,3%, rödkopparelektrodförlust <1%, elektrodkompensation för att säkerställa noggrannhet. Elektrodens livslängd: en enda elektrod kan behandla 50 till 200 mikrohål med god repeterbarhet. Sanluo Precision har tillhandahållit skräddarsydda mikrobearbetningstjänster för Huawei, BYD, Murata Manufacturing och andra företag, och bearbetar 100 000 mikrodelar årligen med extremt stabil noggrannhet och mycket pålitlig kvalitet.

Tekniska parametrar för Micro EDM-utrustning
