Ultrahög precisionsbearbetning

Sanluo Precision är en ledande tillverkare och leverantör av ultrahög precisionsbearbetning i Kina, med kärnteknologi inom precisionstillverkning på nanonivå, vilket ger kunderna tjänster för precisionsbearbetning på högsta nivå. Vi tillhandahåller professionella skräddarsydda bearbetningstjänster med hög precision för flyg, optisk kommunikation, halvledare, medicinsk utrustning och andra avancerade områden, och stödjer anpassning av komplexa och svåra delar. Vi kan uppnå bearbetningsnoggrannhet på nanometernivå, vilket helt uppfyller de extrema precisionskraven från banbrytande tillverkningsindustri för bearbetning med ultrahög precision.

Skicka förfrågan

Produktbeskrivning

Arbetsstationsnoggrannhet

dimensionell noggrannhet	L (X)	W（Y）	H（Z）	SH	SW
enhet:±/mm	0.001	0.0005	0.0001	0.001	0.001

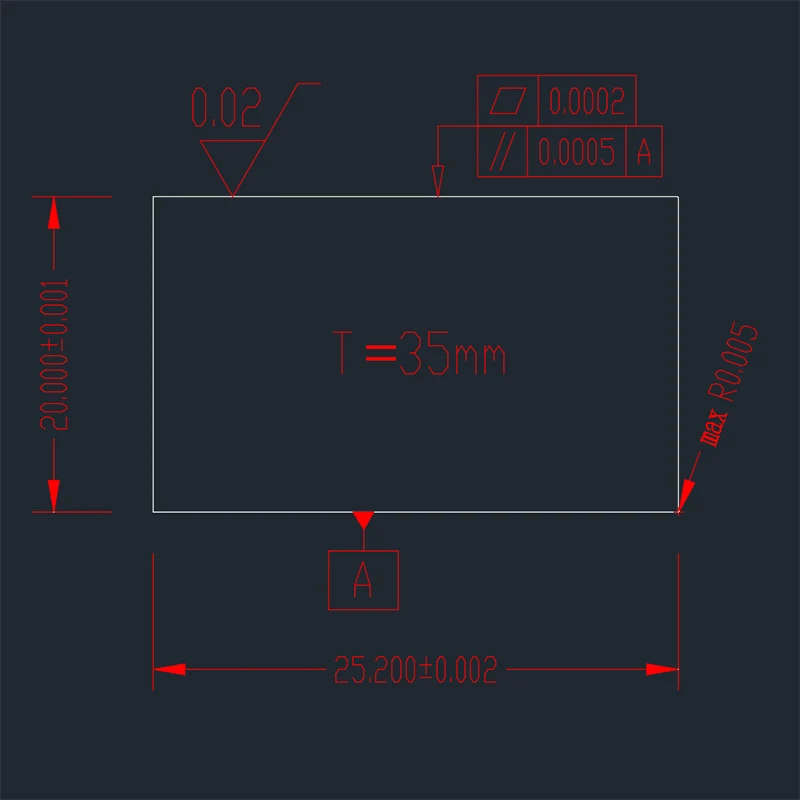

Geometrisk noggrannhet	flathet	parallellitet	vinkelräthet	grovhet	symmetri
enhet:±/mm	0.0003	0.001	0.001	Ra0,05	0.001
produktionskapacitet	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
produktionscykel	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar

Ultra High Precision Core Technology

Sanluo Precisions bearbetning med ultrahög precision använder en rad kärnteknologier: ultraprecisionsverktygsmaskin (aerostatisk spindel, hydrostatisk styrskena, termisk felkompensation, vibrationsisoleringssystem), diamantsvarvning (ytråhet Ra0,01-0,05μm, rundhet 5 mm), yta 0,000 mm, yta modifiering, noggrannhet ±0,0001 mm), lasermikrobearbetning (mikrohålsdiameter 0,005-0,1 mm, positionsnoggrannhet ±0,001 mm), kemisk-mekanisk polering CMP (ytråhet Ra0,001-0,01 μm), precisionsmontering (undermikronnoggrannhetsnivå). Processkontroll: verkstad med konstant temperatur (temperatur ±0,5℃), fuktighetskontroll 40-60%, dammfri nivå Klass 1000, antivibrationsfundament (vibrationsamplitud <0,1μm).

Applikationsscenarier

Tillämpningsfall för bearbetning med ultrahög precision: flyg (gyroskoprotorrundhet 0,0005 mm, dynamisk balans G0,1-grad), optisk kommunikation (optisk fiberkontaktändyta Ra0,01μm, insättningsförlust <0,1dB), halvledare (waferchuck planhet 0,001 mm, likformig kraft ±1 mm, vacuum utrustning ±1 mm, likformig kraft ±1 mm). fogyta Ra0,02μm, slitstyrka >10 miljoner cykler), precisionsinstrument (atomkraftmikroskop sondspetsradie 5-10nm). Vi har tillhandahållit skräddarsydda högprecisionsbearbetningstjänster till Aerospace Science and Technology Group, Huawei, ZTE, BYD och andra företag, med en produktkvalificeringsgrad på 99,98%.

Tekniska parametrar för utrustning

Parameterkategori	Parameterdetaljer
Utrustningsmodell	Nanoform X
Kärnpositionering	Ultraprecisions- och diamantsvarvnings- och slipmaskin för optiska och mekaniska komponenter
Axelnummer	5-axel (X, Y, Z, B, C)
Nyckelnoggrannhet	Positioneringsnoggrannhet ±0,1μm, repeterbarhet ±0,05μm
Spindelsystem	Luftbärande spindel, rotationsnoggrannhet <50nm
Styrsystem	Rörelsekontrollsystem på nanometernivå
Bearbetningsintervall	Maximal arbetsstyckesdiameter 600 mm, maximal arbetsstyckesvikt 500 kg
Core Advantage	Uppnår optisk ytkvalitet på icke-järnmetaller och plaster
Typisk tillämpning	ultrahög precisionsbearbetning av optiska linser, speglar, precisionsformar

Parameterkategori	Parameterdetaljer
Utrustningsmodell	UPL 150
Kärnpositionering	Ultraprecisionsfräsning och svarvning av kompositbearbetning
Axelnummer	4-axlig (X, Y, Z, C)
Nyckelnoggrannhet	Bearbetningsnoggrannhet ±0,0001mm, ytjämnhet Ra0,01μm
Spindelsystem	Höghastighets luftlagerspindel, maxhastighet 80 000 rpm
Strukturella egenskaper	Granitbädd, aktivt vibrationsisoleringssystem
CNC-system	Siemens 840D sl
Typisk tillämpning	ultrahög precisionsbearbetning av mikrokomponenter, precisionssensorer
