Tät toleransbearbetning

Sanluo Precision är en ledande tillverkare och leverantör av bearbetning med snäva toleranser i Kina, med fokus på strikt toleranskontrollteknik och ger kunderna högprecisionstjänster. Vi tillhandahåller professionella skräddarsydda bearbetningstjänster med hög precision för den avancerade tillverkningsindustrin och stödjer anpassningen av komplexa och svåra delar. Vi kan tillverka precisionsdetaljer med IT1-IT7-tolerans, vilket helt uppfyller de stränga kraven från olika industrier för snäva toleransbearbetning.

Skicka förfrågan

Produktbeskrivning

Toleranskontrollkapacitet

Sanluo Precisions snäva toleransbearbetning implementerar strikt toleranskontroll: Dimensionell tolerans (diameter IT0-grad ±0,0002 mm-IT1-grad ±0,001 mm, längdtolerans ±0,002-0,015 mm); passningstolerans (skaft h2/h3-grad, hål H2/H3-grad, toleranszon ±0,002-0,008 mm); geometrisk tolerans (rundhet 0,0005-0,005 mm, planhet 0,0005-0,015 mm, vinkelräthet 0,001-0,02 mm, koncentricitet 0,002-0,015 mm, utlopp 0,002-0,03 mm, positionstolerans 0,02-00,0 mm); ytjämnhet Ra0,05-1,6μm.

Arbetsstationsnoggrannhet

dimensionell noggrannhet	L (X)	W（Y）	H（Z）	SW	GD
enhet:±/mm	0.001	0.0005	0.0001	0.002	0.001
Geometrisk noggrannhet	flathet	parallellitet	vinkelräthet	symmetri	Positionstolerans
enhet:±/mm	0.0003	0.001	0.001	0.002	0.002
produktionskapacitet	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
produktionscykel	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar

Toleransbearbetningsmetoder

Sanluo Precisions bearbetningsanläggning använder en mängd olika bearbetningsteknologier för bearbetning med snäva toleranser: precisionssvarvning (diameter φ0,05-500 mm, tolerans IT6-grad ±0,003-0,006 mm, rundhet 0,003 mm), precisionsfräsning (plan tolerans 02 mm, 02 mm tolerans 02 mm). ±0,015 mm), precisionsslipning (cylindrisk slipning/invändig slipning/ytslipning, tolerans IT5-grad ±0,001 mm, rundhet 0,001 mm), precisionsborrning (öppning φ10-500 mm, tolerans IT5-grad ±0,002-0,01 mm), precision drillning 0,015 mm (diameter 5,01 mm) positionstolerans ±0,02 mm), jiggborrning (hålpositionsnoggrannhet ±0,002 mm, för precisionsformar/fixturer).

Toleransinspektionssäkring

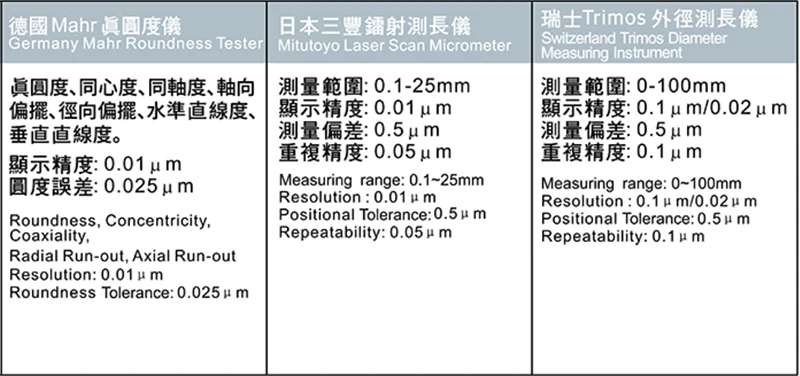

Som en professionell tillverkare av bearbetning med snäva toleranser, implementerar Sanluo Precision strikt inspektionssäkring: dimensionell inspektion (CMM-mätnoggrannhet 0,002 mm för mätning av dimensionstolerans/hålavståndstolerans; laserinstrument/ultraprecisionsmikrometer/mikrometer/vernmätare/mätare/avkänning/avkänning av längddiameter tolerans); Applikationsfodral: precisionsformar (hålrumsdimensionell tolerans ±0,01 mm, tolerans för stansningsmunstycket ±0,005 mm), precisionsfixturer (placeringsstiftshål H7 grad ±0,005 mm, positioneringsnoggrannhet ±0,01 mm), mätinstrument (mikrometer mot städets planhet 0,003 mm överföring, 0,003 mm precision, 0,003 mm överföring). (växelkuggprofil IT6-klass, lager inre och yttre ringar IT5-klass ±0,002 mm), hydraulisk och pneumatisk (cylinderhål H7-grad ±0,006 mm, spolpassningstolerans ±0,003 mm). Vi har direkt eller indirekt tillhandahållit skräddarsydda högprecisionsbearbetningstjänster till Bosch, ZF, NSK och andra företag, med en årlig produktion på 200 000 stycken och en kvalificeringsgrad på 99,8 %.

Tekniska parametrar för utrustning

Parameterkategori	Parameterdetaljer
Utrustningsmodell	JDSGT400 linjärmotordrivet 3-axligt höghastighetsbearbetningscenter
Kärnpositionering	För ultrahög precisionsbearbetning på submikronnivå
Drivsystem	Alla tre axlarna använder dubbel linjär motordrift
Nyckelnoggrannhet	Upprepad positioneringsnoggrannhet upp till 0,8 mikron; hålpositionsnoggrannhet mindre än 1 mikron inom 100 mm intervall.
Kärnteknik	Integrerar direktdrift, temperaturkontroll, egenutvecklat JD60 CNC-system precisionsbearbetningsfunktioner och högprecision servodrivningssystem
Core Advantage	Engagerad i att uppnå den utmärkta effekten av "ytan är den funktionella ytan"
Typisk tillämpning	snäv toleransbearbetning av precisionsoptiska formar, halvledardelar, högprecisionskonstruktionsdelar och andra produkter med stränga krav på dimensioner och ytkvalitet

Parameterkategori	Parameterdetaljer
Utrustningsmodell	Micro5 Micron-nivå Högprecision 5-axligt bearbetningscenter
Kärnpositionering	Hög dynamisk prestanda och högprecisionsbearbetning av miniatyrdelar med högt mervärde
Nyckelnoggrannhet	Upprepad positioneringsnoggrannhet 0,0005 mm, positioneringsnoggrannhet < 0,002 mm
Spindelsystem	Max spindelhastighet 60 000 rpm
Strukturella egenskaper	Kompakt struktur med totalvikt 550 kg; utrustad med trelagers verktygsmagasin med kapacitet på 60 verktyg; bearbetningsområde pallsystem kan hålla 6 nollpunktsfixturer
Energibesparing och miljöskydd	Extremt låg energiförbrukning (<500W), utrustad med oljedimuppsamlare
CNC-system	Tyska Beckhoff-systemet
Slag (X/Y/Z)	78 / 56 / 50 mm
Typisk tillämpning	snäv toleransbearbetning av miniatyrtekniska komponenter, små ädelmetalldelar, etc.
