Ytslipning

Sanluo Precision är en professionell tillverkare och leverantör av ytslipning i Kina, med 18 års teknisk ackumulering inom området precisionsslipning, vilket ger kunderna högkvalitativa precisionsslipningstjänster. För de höga precisionskraven för maskintillverkning, formbearbetning, precisionsinstrument, banbrytande vetenskaplig forskning och andra områden.

Skicka förfrågan

Produktbeskrivning

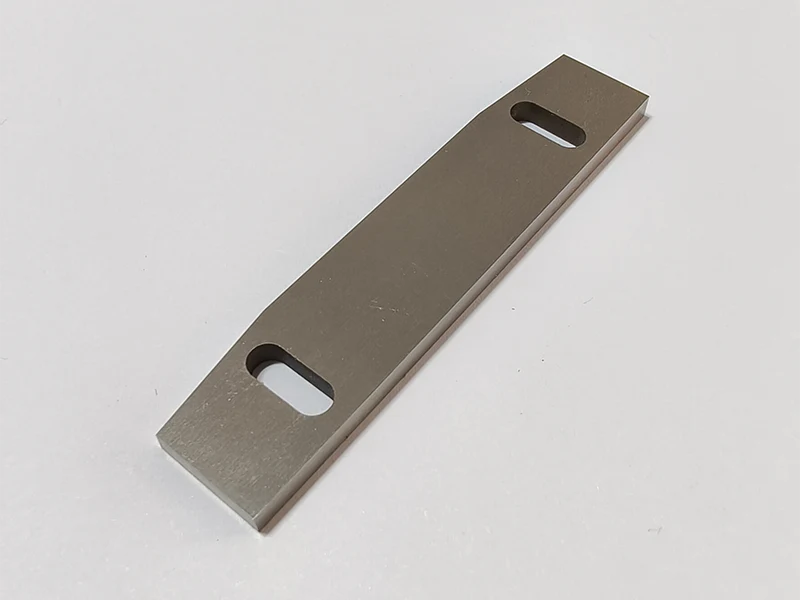

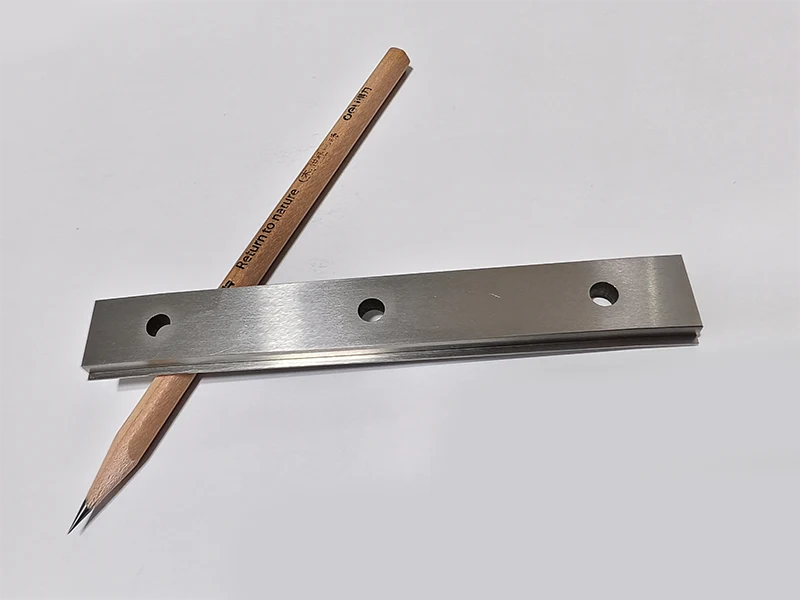

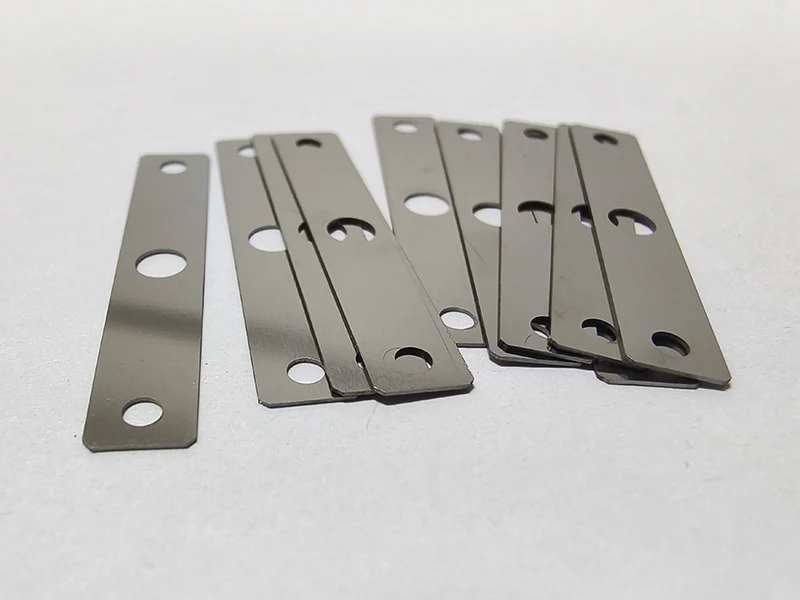

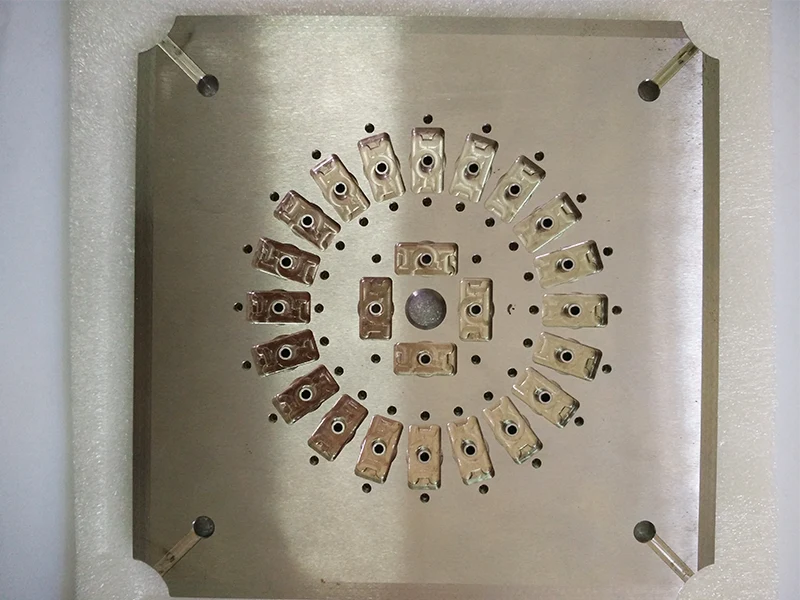

Sanluo Precision tillhandahåller professionella skräddarsydda ytslipningstjänster som stödjer anpassningen av komplexa och svåra delar. Planbearbetning med hög precision med planhet 0,0005-0,002 mm och grovhet Ra0,02 kan realiseras, vilket helt uppfyller de strikta kraven från olika industrier för precisionsplandelar.

Stationsnoggrannhet

Dimensionsnoggrannhet	L (X)	W（Y）	H（Z）	SH	SW
enhet:±/mm	0.0005	0.0005	0.0005	0.001	0.001
Geometrisk noggrannhet	Flathet	Parallellism	Vinkelräthet	Grovhet	Symmetri
enhet:±/mm	0.001	0.001	0.001	Ra0,05	0.002
Produktionskapacitet	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
Produktionscykel	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar

Ytslipningsteknik

Sanluo Precisions bearbetningsanläggnings precisionsslipningsprocess antar avancerad slipteknik, bearbetningssortimentet inkluderar delar med planstorlek 50 mm till 3000 mm och tjocklek 5 mm till 500 mm, en bit eller sats kan bearbetas. Bearbetningsanläggningen är utrustad med M7130-M7150-serien precisionsytslipmaskiner, importerad OKAMOTO och annan märkesutrustning och CNC automatiskt cykelsystem, slipnoggrannhet planhet kan nå 0,0005 mm, ytjämnhet Ra0,1μm. Bearbetningsnoggrannhet: planhet 0,0005–0,005 mm, parallellitet 0,0001–0,001 mm, vinkelräthet 0,001–0,005 mm, ytjämnhet Ra0,1–3,2 μm.

Process för sliputrustning

Som en professionell ytslipningstillverkare kontrollerar Sanluo Precision slipningsprocessen strikt: grovslipning på en sida 0,2–0,5 mm, slutslipning på en sida 0,05–0,15 mm, skiktad slipning för att förhindra brännskador.

Exakt styrning av slipparametrar, slipskivans hastighet 1500～2500rpm, arbetsbordshastighet längsgående 10～20m/min, tvärgående 1～3m/min, slipdjup grovslipning 0,01～0,03mm/tid, slutslipning 0,002～mm/tid.

Specialslipskivor väljs efter bearbetningsmaterial: vit korundslipskiva (kornstorlek 46-60#) för vanligt stål, brun korundslipskiva för gjutjärn och icke-järnmetaller, CBN-slipskiva för härdat stål HRC50-65.

Slipvätskekoncentration 3%–5%, flöde 30–60 liter/minut, kylande arbetsstycke för att förhindra termisk deformation och blockering av slipskivor. Företaget har tillhandahållit skräddarsydda precisionssliptjänster för välkända företag som LYC Bearing, XCMG, Gree, Midea, med en årlig slipning av 200 000 plandelar, en genomgångshastighet på 99,5%, stabil och pålitlig kvalitet.

Tekniska parametrar

Kärnegenskaper: Precisionsslipning, lämplig för formar, optiska komponenter, använder dubbel V-styrskena + servomotordrift, hög noggrannhet, bra ytkvalitet.

Kategori	Parametrar
Mekaniska specifikationer	- Arbetsbordsstorlek: 450×150mm- Max. slipstorlek: 450×150×300mm- Max. belastning: 100kg- Slipskiva storlek: φ200×φ31,75×50mm
Bearbetningsprestanda	- Sliphjulshastighet: 3600rpm- Matningshastighet uppåt och nedåt: 0,1-1000 mm/min- Fram- och bakaxelns matningshastighet: 1-1000 mm/min- Slipnoggrannhet: ±0,002 mm (planhet)
Noggrannhetsindex	- Positioneringsnoggrannhet: ±0,001 mm (full slaglängd)- Upprepad positioneringsnoggrannhet: ±0,0005 mm (full stroke)- Ytjämnhet: Ra≤0,1μm (ståldelar)
Andra	- CNC-system: Okamoto egenutvecklat- Effekt: 2kW (spindel); 1,5 kW (matningsaxel) - Funktioner: Stöder automatisk cykel av grovslipning, finslipning, lätt slipning
Typiska applikationer	precisionsdelar ytslipning för avancerad medicinsk, halvledarindustri, optisk industri

Parameterkategori	Parameterdetaljer
Utrustningsmodell	PLANOMAT XT Essential
Kärnpositionering	Universell yt- och profilslipning med hög precision för bearbetning av delar
Antal axlar	3-axlig
Slag (X-axel)	1 100 mm eller 1 500 mm (valfritt)
Slag (Y-axel)	800 mm
Spindelhastighet	3 500 rpm
Spindelkraft	11 kW
CNC-system	Siemens MC 1720 styrsystem med grafisk driftguide
Sängstruktur	Extremt styva nodulära gjutjärnskomponenter, alla maskinaxlar utrustade med linjära styrskenor
Kärnfunktion	Fram- och återgående slipning, krypfodermalning
Typiska applikationer	precisionsdelar ytslipning för avancerad medicinsk, halvledarindustri, optisk industri

Parameterobjekt	Parametervärde
Märke/modell	Taiwan Chunli / JL-618
Typ av utrustning	Ytslipmaskin
Kontrollläge	Manuell/Handmanövrerad
Arbetsbordsyta	150 mm × 465 mm
Maximal sliparea	150 mm × 450 mm
Maximal slipdiameter	150 mm eller 472 mm
Maximalt arbetsbordslag	175 mm × 472 mm
Maximalt avstånd från slipskivans spindel till arbetsbord	400 mm eller 450 mm
Slipskivans storlek (OD × Tjocklek × Håldiameter)	180 mm × 13 mm × 31,75 mm
Slipskivans hastighet	2900/3500 rpm eller 3000 rpm eller 3600 rpm
Huvudmotoreffekt	1 kW, 1,5 kW (ca 2 hk), 2 kW
Bearbetningsnoggrannhet	Hög precision, upp till 2 mikron
Spindelaxelns slut	≤ 0,003 mm
Maskinens vikt	Ca. 690 kg, 700 kg, 720 kg, 750 kg, 790 kg, 880 kg
Övergripande mått (L×B×H)	1400 mm × 920 mm × 1850 mm
Typiska applikationer	precisionsdelar ytslipning för medicinsk och halvledare
