Laser Micro Drilling

Sanluo Precision är en professionell tillverkare och leverantör av lasermikroborrning i Kina, med 18 års erfarenhet av precisionsteknik för mikrohålsbehandling, vilket ger kunderna högkvalitativa laserstrålebearbetningstjänster. Det erbjuder professionella skräddarsydda precisionsmikrobearbetningstjänster för elektronisk förpackning, medicinska katetrar, filteranordningar och andra områden, och stöder anpassning av komplexa och svåra delar. Den inser precisionsbearbetningen av små hål på mikronnivå, djupa hål, specialformade hål och arrayhål, vilket helt uppfyller de stränga kraven från olika industrier för lasermikroborrning.

Skicka förfrågan

Produktbeskrivning

Teknik för bearbetning av mikrohål

Den lasermikroborrteknik som antagits av Sanluo Precisions bearbetningsanläggning använder högenergilaserstrålar för att fokusera och borra hål. Borrprincip: Lasern värmer omedelbart materialet till sin kokpunkt, materialet förångas för att bilda hål och hjälpgasen blåser bort det smälta materialet. Håldiameterintervall: φ10-500μm, minsta håldiameter φ5μm. Djup-diameterförhållande: ≥20:1, betydande fördelar vid bearbetning av djupa hål. Olika håltyper: runda hål, fyrkantiga hål, specialformade hål, direkt formade av laser. Hålväggskvalitet: avsmalnande ≤2°, rundhet ≥95%, ytråhet Ra0,5-2μm. Enkelhålshastighet: 0,01-1 sekund, hög effektivitet vid batchbearbetning av arrayhål. Tillämpliga material: metaller, keramik, glas, plast, kompositmaterial kan alla borras.

Stationsnoggrannhet

Dimensionsnoggrannhet	OD	ID	T（C）	DP	SH
enhet:±/mm	0.002	0.001	0.005	0.002	0.001
Geometrisk noggrannhet	Rundhet	Koaxialitet	Rakhet	Cylindricitet	Koncentrisitet
enhet:±/mm	0.002	0.006	0.002	0.005	0.002
Produktionskapacitet	1~999999 st	1~999999 st	1~999999 st	1~999999 st	1~999999 st
Produktionscykel	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar	3-20 dagar

Precision Hole Processing Technology

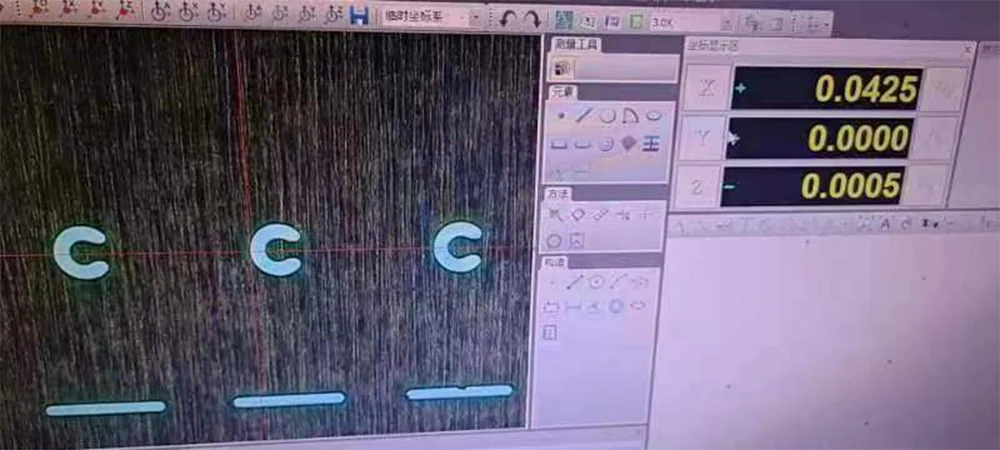

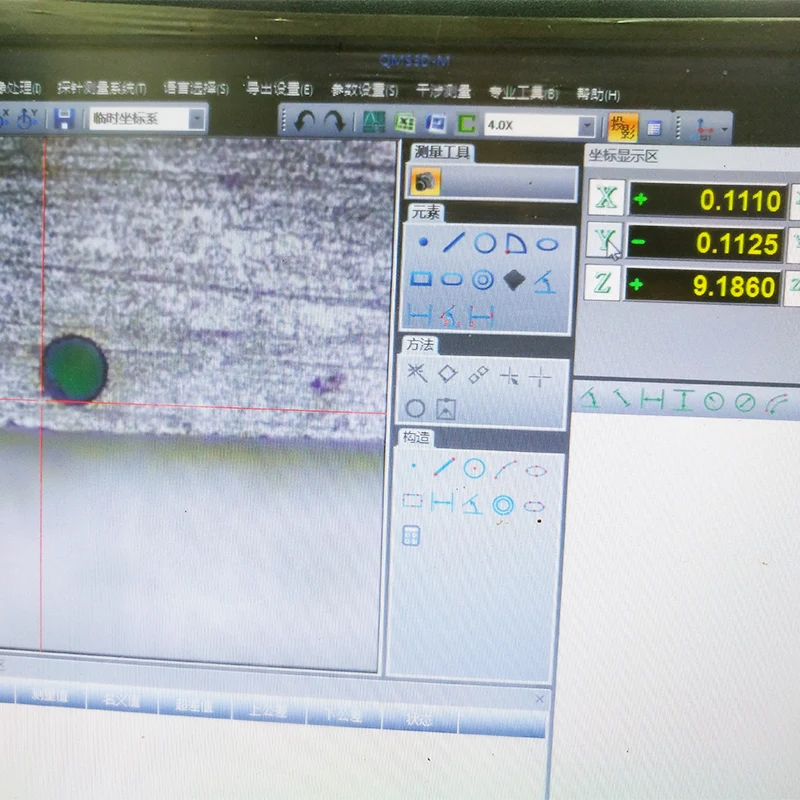

Som en professionell tillverkare av lasermikroborrning har Sanluo Precision förfinat och optimerat processen. Enkelpulsborrning: kompletteras med en enkelpuls, hög hastighet, lämplig för φ<100μm hål i tunna material. Flerpulsborrning: multipulsöverlagring, håldiameter φ100-300μm, djup 5 mm. Spiralborrning: laserspiralskanning, stor håldiameter φ300-1000μm, stort djup-diameterförhållande. Hylshålsprocess: borra först ett litet styrhål, borra sedan ett stort hål med hög precision. Parameterkontroll: exakt kontroll av pulsenergi, frekvens, defokuseringsmängd och hjälplufttryck. Arrayborrning: CNC-positionering för batchborrning, håldelningsnoggrannhet ±5μm, håldiameterkonsistens <3%. Onlinedetektering: CCD koaxiell observation, laseravstånd för att säkerställa kvalitet.

Applikationsfält

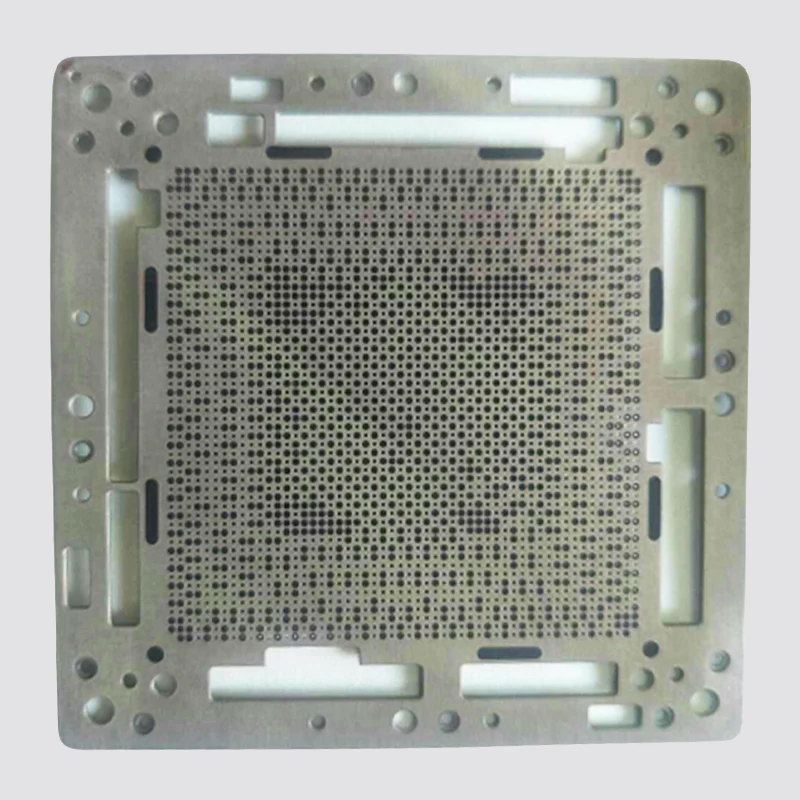

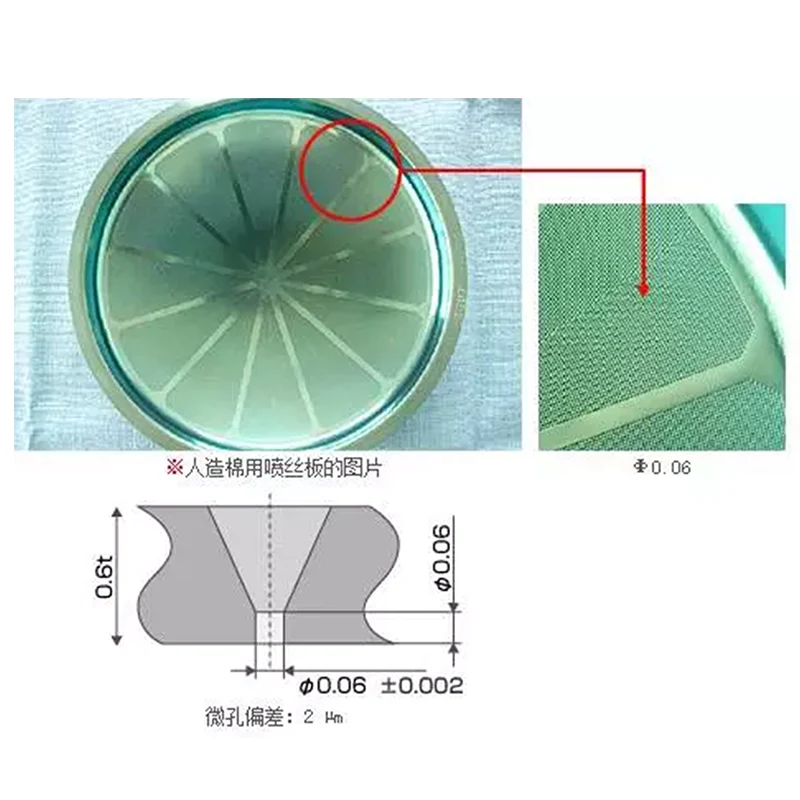

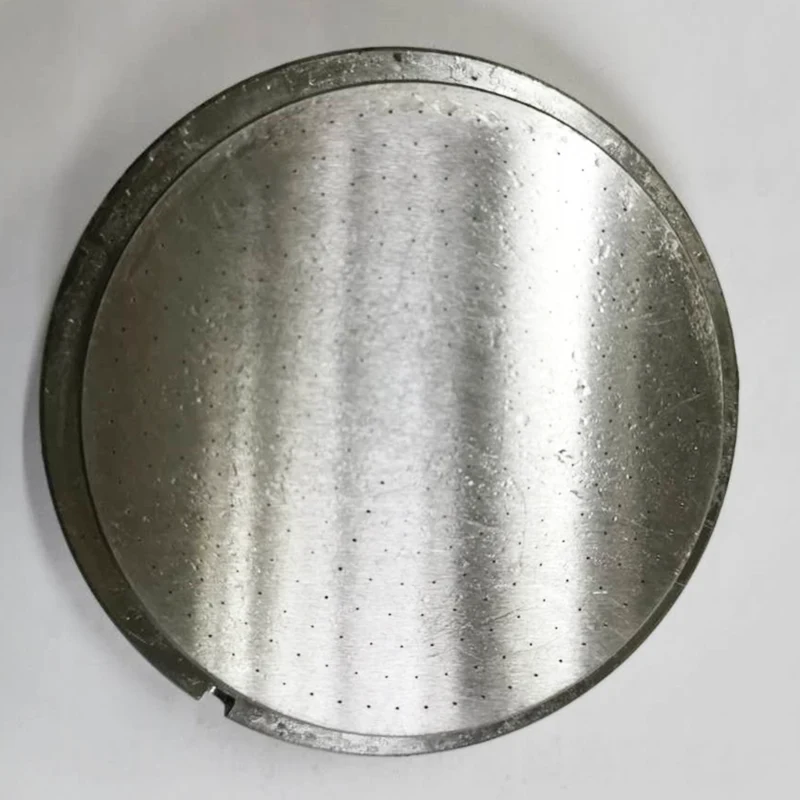

Sanluo Precisions lasermikroborrning används i en mängd olika scenarier, såsom filmkylningshål i motorturbinblad, med en håldiameter på φ0,3-1 mm, en lutningsvinkel på 15°-30° och tusentals hål; svettkylningshålsuppsättningar av förbränningskammarflamrör, med en håldiameter på 0,2-0,5 mm och en hålstigning på 1-3 mm. Via hål av keramiska substrat för elektronisk förpackning, med en håldiameter på 50-300μm, metalliserade genomgående hål; mikrohål av IC-substrat, med en diameter på φ20-100μm och ett djup-diameterförhållande på 15:1. Sidohål på katetrar för medicintekniska produkter, med en håldiameter på 100-500 μm för läkemedelsfrisättning; membranhål i dialysatorer, med en håldiameter på 10-50μm och jämn fördelning. Mikrohål av rostfria filtersilar för filteranordningar, med en håldiameter på φ20-200μm och en håldensitet på 10-100 st/cm². Sanluo Precision har tillhandahållit skräddarsydda laserstrålebearbetningstjänster för AVIC, Foxconn, Medtronic och andra företag, med en årlig borrvolym på över 100 miljoner hål, stabil kvalitet och pålitlig noggrannhet.

Tekniska parametrar för lasermikroborrutrustning

Parameterkategori	Parameterdetaljer
Utrustningsmodell	MiDril 40P ultrasnabb laserbearbetningsutrustning med dubbelstation för mikrohål
Kärnpositionering	Effektiv och högprecision dubbelstations parallell mikrohålsbehandling
Antal axlar och stationer	Fleraxlig, dubbelspindel, dubbelstation parallell bearbetning
Slag (X1 /Y1 /Z1)	400 mm / 400 mm / 450 mm
Håltagningsområde	Φ0,005 mm ~ Φ1,5 mm (håltagningsintervallet för den nya modellen är Φ0,0025 mm~Φ2,5 mm)
Nyckelnoggrannhet	Håldiameternoggrannhet ±0,001 mm, djup-diameterförhållande ≥15:1
Ytkvalitet	Ytjämnhet Ra 0,4 (Obs: Ra0,2μm för den nya modellen)
Kärnteknik	Flerkanalig stråldelningsteknik realiserar högeffekt femtosekund laserstråledelning och asynkron bearbetning; oberoende strålskanningsmodul stöder bearbetning av krökta ytkomplexa mikrostrukturer
Kärnfördelar	Den omfattande effektiviteten är förbättrad med mer än 70 %, lämplig för högkvalitativ, precision och effektiv bearbetning av filmhål och bränslemunstycken
Typiska applikationer	Precisionslasermikroborrningsdelar, etc

Parameterkategori	Parameterdetaljer
Utrustningsmodell	DS 5-axlig femtosekund specialformad mikrohålsformningsutrustning (specifik modell/)
Kärnpositionering	Icke-termisk skada precisionsbearbetning av komplexa nya material (som keramiska matriskompositer)
Antal axlar	5-axlig
Laserparametrar	Femtosekundlaser med pulsbredd så smal som 80fs, fokuserad punktdiameter endast φ5μm
Nyckelnoggrannhet	Bearbetningshålets positionsavvikelse kontrolleras stabilt inom ±2μm
Intelligent funktion	Utrustad med funktionen "intelligent kompensation", som automatiskt kan detektera materialets termiska expansionskoefficient och justera bearbetningsvägen i realtid före bearbetning
Kärnfördelar	Extremt liten värmepåverkad zon, som kan bearbeta keramiska matriskompositer utan att spricka; intelligent justering säkerställer hög precision
Typiska applikationer	Precisionslasermikroborrningsdelar, etc
