Centrumlös slipning

Vi har tillhandahållit skräddarsydda centerless slipbearbetningstjänster för mer än 100 företag inom medicinsk, halvledarindustri och optisk industri, vilket stödjer anpassningen av komplexa och svåra delar.

Stationsnoggrannhet

Bearbetningsprincip och effektivitetsfördel

I Sanluo Precisions centrumlösa slipprocess används ett trepunkts stödbearbetningssystem med slipskiva, reglerhjul och stödplatta. Arbetsstycket kan vara utvändigt cylindriskt slipat utan mitthålspositionering. Slipskivan roterar med en hög hastighet på 30-35m/s för att avlägsna material, och reglerskivan roterar i samma riktning med en långsam hastighet på 50-200rpm för att driva arbetsstycket. Stödplattan stödjer arbetsstycket och bestämmer slippositionen. Axial matning realiseras genom att noggrant justera lutningsvinkeln på reglerhjulet (0,5°-3°). Genomgående gängslipning används, med arbetsstycken som kontinuerligt kommer in från ena änden och matar ut från den andra änden, och hela processen är oavbruten. Jämfört med upprepad fastspänning, verktygsindragning och kommutering av traditionella slipmaskiner, sparar centerlös slipning mer än 60 % av hjälptiden. Den stela stödstrukturen som bildas av stödplattan och reglerhjulet har en bärighet som är 2-3 gånger så stor som centrumstödet, och kan realisera stordjupslipning med ensidigt tillstånd på 0,5-2 mm, speciellt lämplig för axeldelar med slankhetsförhållande L/D större än 10, vilket effektivt förhindrar böjdeformation.

Materialapplikation

Som en professionell centrumlös slipprocessanläggning är Sanluo Precision utrustad med ett automatiskt lastnings- och lossningsmanipulatorsystem, som kan realisera 24-timmars obemannad produktion och uppfylla bearbetningskraven för stora partier och hög konsistens.

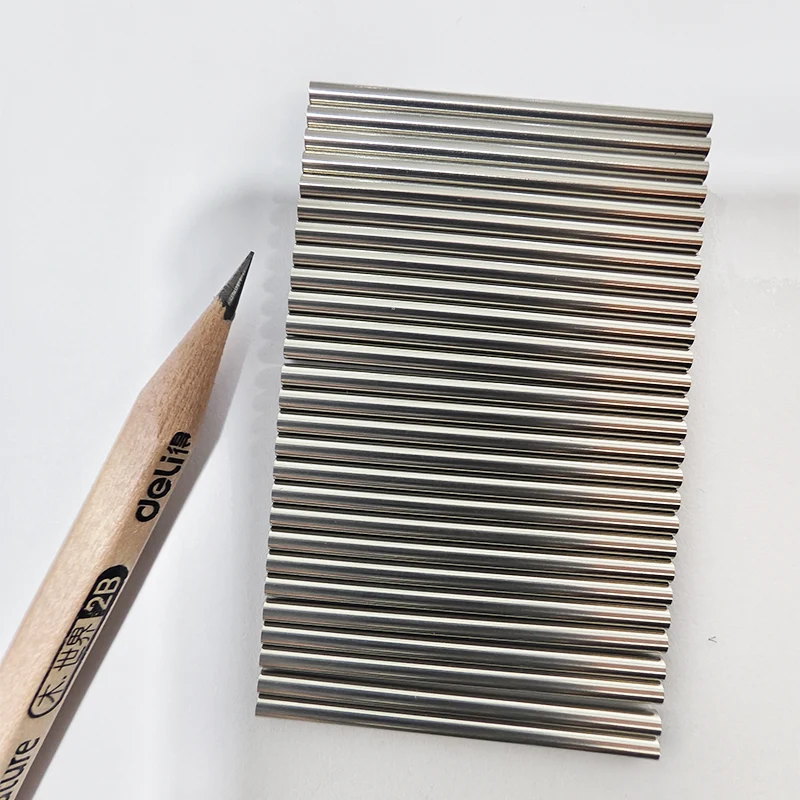

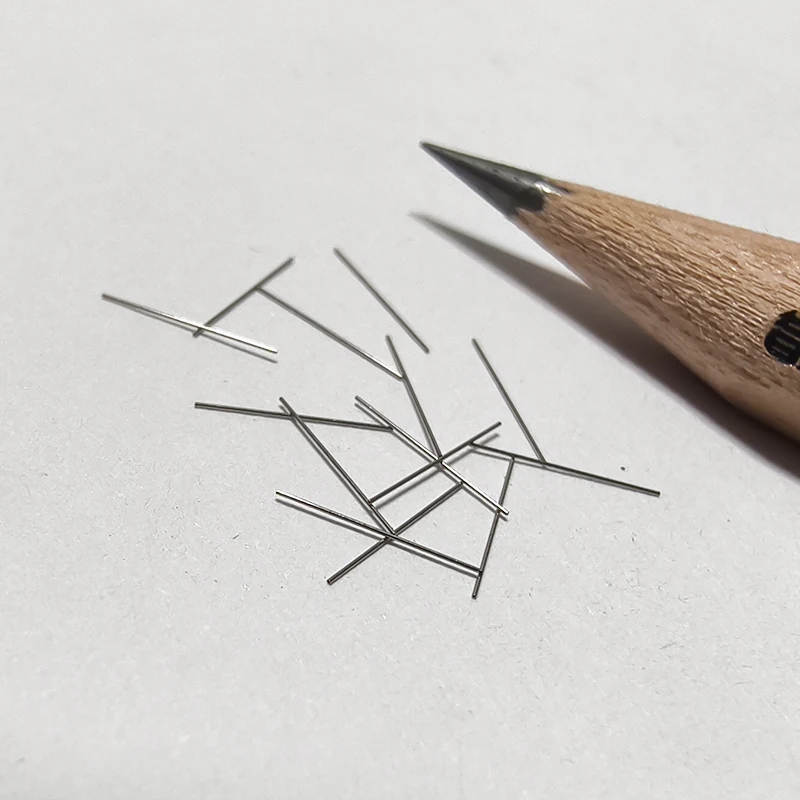

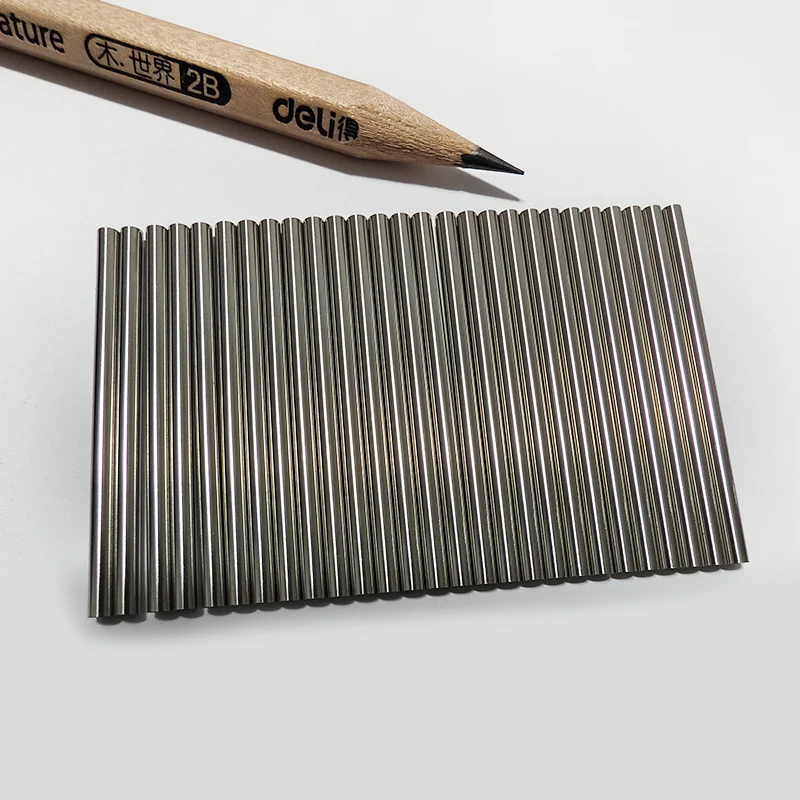

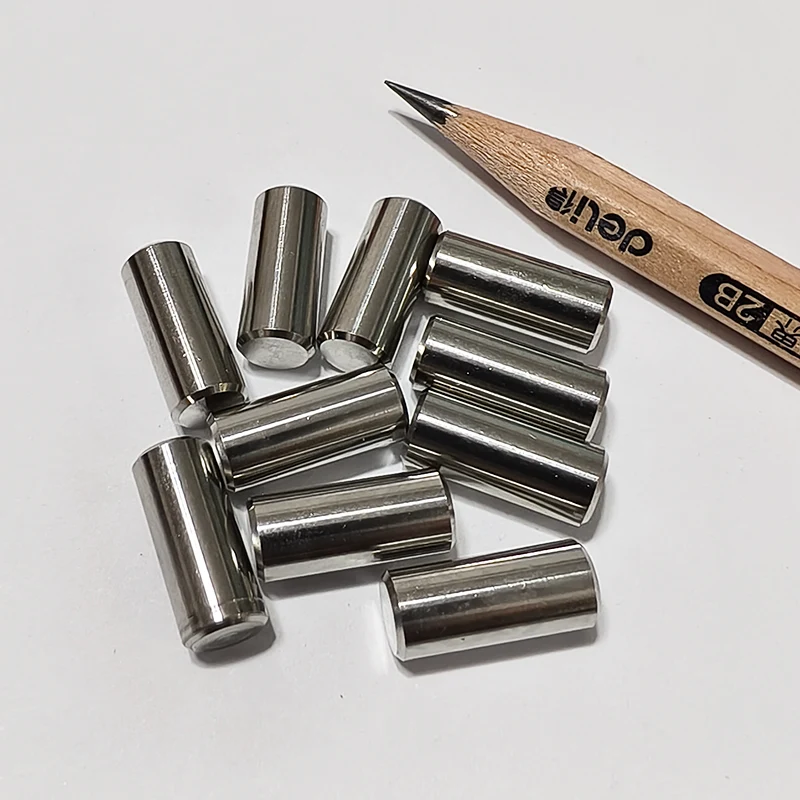

Våra tjänster för bearbetning av centrumlös slipning omfattar rostfritt stål 316L/304, titanlegering TC4, aluminiumlegering 7075/6061, lagerstål GCr15 och andra material, med tillverkningskapacitet som täcker cylindriska delar med diametern Φ3-Φ150 mm, som uppfyller de strikta produktionskapaciteten på 2 miljoner fabriker i industrin helt och hållet. slipande delar.

Tekniska parametrar
